Универсальный Балансировочный Станок YYW-300S 10-300кг

Обзор Продукта и Основные Характеристики

Универсальный Станок YYW-300S — это балансировочный станок с жёсткими опорами, разработанный для прецизионной балансировки роторов массой от 10 до 300 кг в мастерской. Изготовлен строго по стандарту GB/T 4201-2006 компанией BEACON MACHINE, использует привод от универсального шарнира с роликовыми подшипниками и оснащён 19-дюймовым LCD экраном с промышленным компьютером.

Поддерживает измерение в одной плоскости, двух плоскостях и многофазных интерфейсах. Подходит для крупных валов, пластин и роторов со смещённым центром тяжести. Широко используется в бумагоделательных, текстильных, сельскохозяйственных машинах, электродвигателях и вентиляторах.

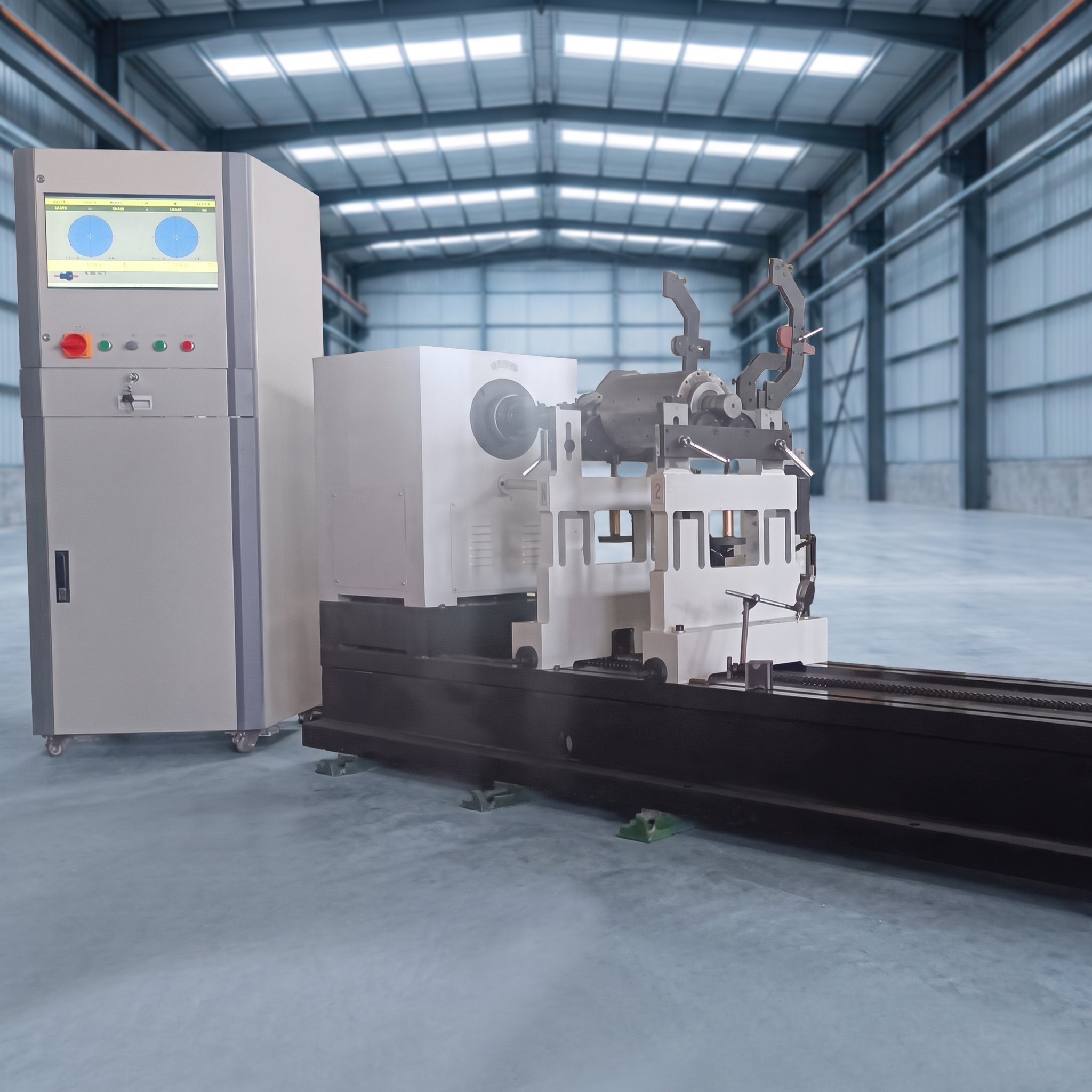

Технические Характеристики и Система Измерения

Диапазон массы заготовки 10-300 кг с приводом от универсального шарнира. Максимальный диаметр 1200 мм. Расстояние между двумя рамками подшипников 60-1800 мм. Максимальное расстояние от интерфейса шарнира до центра правой поворотной рамки 2000 мм. Диапазон диаметра шейки 20-90 мм.

Минимальная достижимая остаточная неуравновешенность 1 гмм/кг. Коэффициент снижения неуравновешенности 90%. Скорость вращения 200-1500 об/мин. Мощность двигателя 5.5 кВт. Привод через универсальную шпиндельную муфту. 19-дюймовый LCD монитор с собственным программным обеспечением и 32-битный промышленный компьютер.

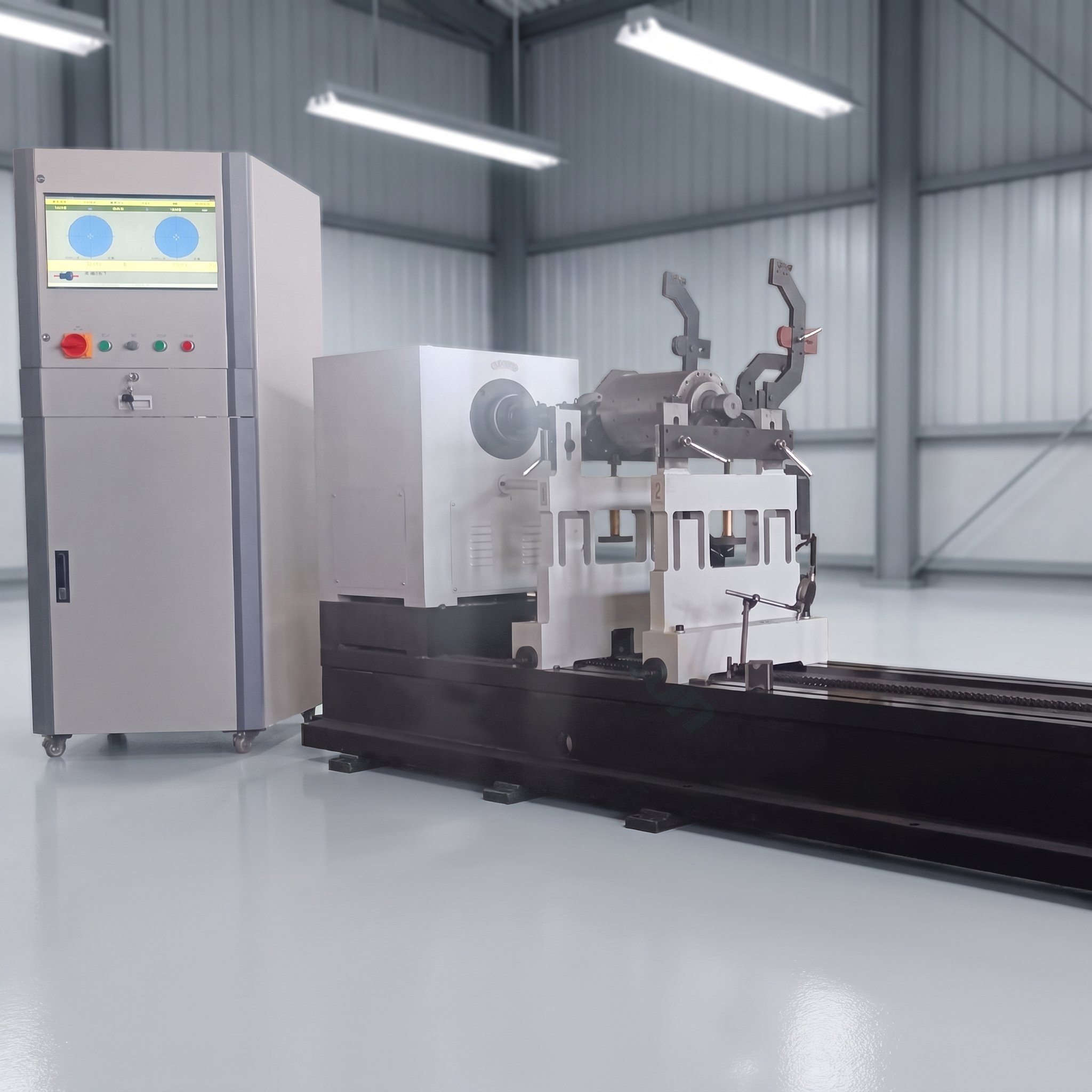

Типичные Отрасли и Применения для Роторов

YYW-300S обслуживает множество отраслей для прецизионной балансировки роторов. Основные применения: валы бумагоделательных машин и печатные цилиндры, веретена и валы текстильных машин, карданные валы и роторы сельскохозяйственной техники, роторы и якоря электродвигателей, рабочие колёса вентиляторов.

Также подходит для рабочих колёс насосов, крупных роторов двигателей, компонентов коробок передач и любых вращающихся деталей от 10 до 300 кг с диаметром до 1200 мм и длиной до 1800 мм. Размер станины 3000 мм с двумя Т-образными пазами обеспечивает гибкое позиционирование крепежа.

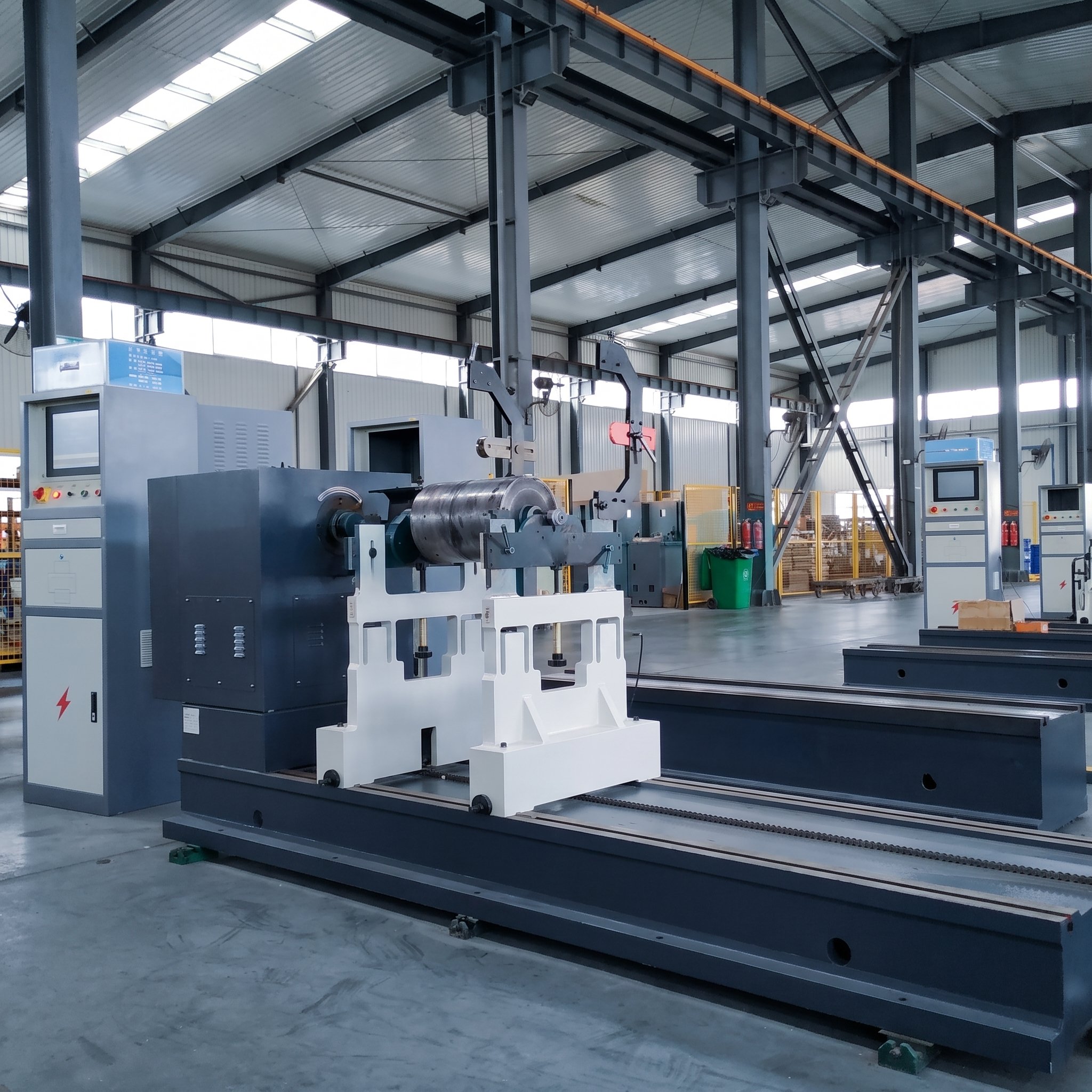

Порядок Работы и Рабочий Процесс

Стандартный рабочий процесс: 1) Установить ротор между рамками подшипников на универсальном шарнире. 2) Отрегулировать положения поворотных рамок вдоль станины 3000 мм. 3) Подключить пьезоэлектрические датчики к позициям измерения упругой балки. 4) Запустить двигатель 5.5 кВт через преобразователь частоты Shenzhen IVNT. 5) Разогнать ротор до рабочей скорости 200-1500 об/мин. 6) Измерить начальный дисбаланс на 19-дюймовом LCD. 7) Рассчитать массу и угол коррекции. 8) Применить коррекцию. 9) Проверить остаточный дисбаланс ≤1 гмм/кг.

Конфигурация: станина 3000 мм, две стандартные рамки подшипников из чугуна QT450 с консольным роликовым подшипником и регулируемой предохранительной рамкой, привод универсального шарнира с защитным кожухом, датчик опорного сигнала, клавиатура и мышь LENOVO с защитой от помех, силовая система с низковольтными компонентами известных брендов, полный комплект фундаментных болтов и инструментов для нивелирования.

• Универсальный балансировочный станок для роторов 10-300 кг

• Конструкция с жёсткими опорами по стандарту GB/T 4201-2006

• Двигатель 5.5 кВт с преобразователем частоты Shenzhen IVNT

• Максимальный диаметр заготовки 1200 мм, длина 1800 мм

• Минимальный остаточный дисбаланс 1 гмм/кг, снижение 90%

• Скорость вращения 200-1500 об/мин, диаметр шейки 20-90 мм

• 19-дюймовый LCD дисплей с промышленным компьютером

• Собственное 32-битное ПО балансировки

• Рамки подшипников из чугуна QT450 с консольным роликовым подшипником

• Пьезоэлектрический датчик на упругой балке

• Подходит для бумаги, текстиля, сельского, мотора, вентилятора

• Универсальная шпиндельная муфта для привода без проскальзывания

• Клавиатура и мышь LENOVO с защитой от помех

• Защитный кожух на универсальном шарнире

• Станина 3000 мм с двумя Т-пазами для крепления
