Балансировочный станок с карданным приводом YYW-160A 5-160 кг Горизонтальный динамический балансировочный станок с жёсткими опорами для роторов

Балансировочный станок YYW-160A с карданным приводом и жёсткими горизонтальными опорами для роторов от 5 до 160 кг. Плавная регулировка скорости частотным преобразователем, измерительная система GB-2000.

Связаться с нами

Подробности

Обзор изделия

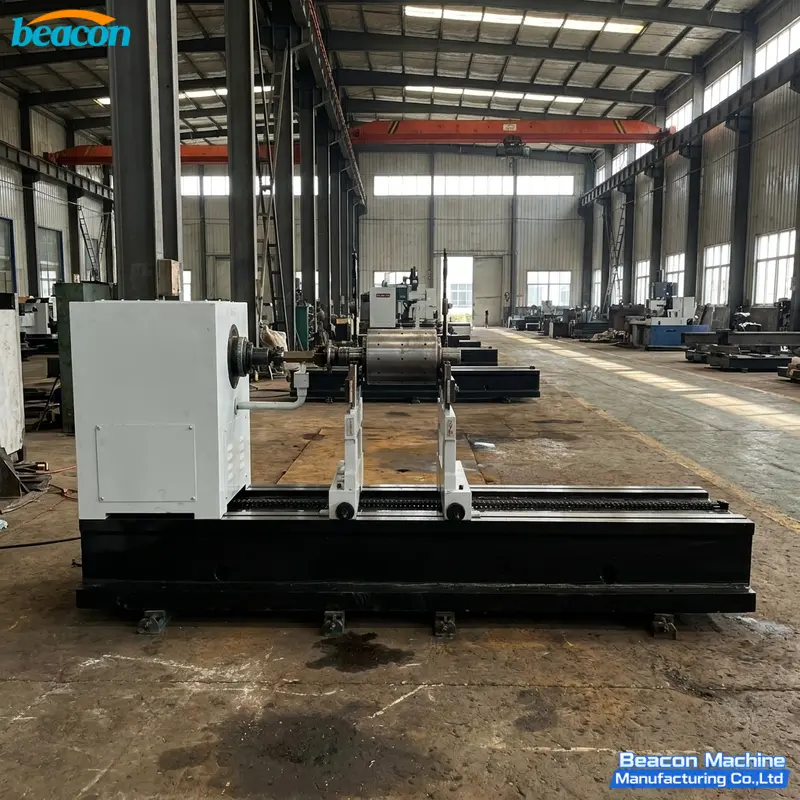

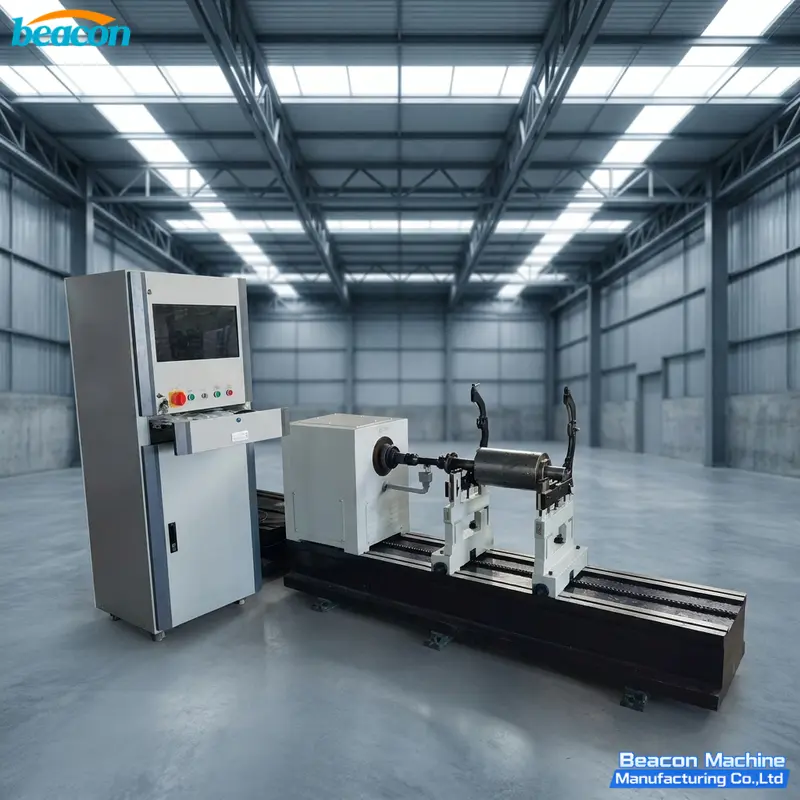

YYW-160A — это горизонтальный динамический балансировочный станок с жёсткими опорами, предназначенный для роторов массой от 5 до 160 кг. В нём применён карданный (шарнирный) привод с двигателем с переменной частотой вращения, а также универсальная микропроцессорная измерительная система балансировки BEACON GB-2000. Основная станина выполнена методом цельной отливки, что обеспечивает превосходную жёсткость и долговременную стабильность на протяжении производственных циклов.

Станок разработан для цехов, которые ежедневно выполняют балансировку малых и средних роторов: YYW-160A принимает заготовки валкового, дискового и консольного (кронштейнного) типа. Он выполняет одно-, двух- и многоплоскостную балансировку с отображением векторной графики, осциллограммы и величины дисбаланса в реальном времени на 19-дюймовом ЖК-дисплее.

Основные особенности

Горизонтальная конструкция с жёсткими опорами и роликовыми подшипниковыми узлами
Карданный (шарнирный) привод для плавной передачи крутящего момента
Двигатель с переменной частотой и частотным преобразователем для бесступенчатой регулировки скорости
Цельнолитая чугунная станина для превосходной устойчивости и гашения вибраций
Промышленный компьютер GB-2000 с цветным ЖК-дисплеем 19 дюймов
Двуязычная система меню Windows (английский / китайский)
Отображение в реальном времени векторной графики, осциллограммы и значения дисбаланса
Выбираемые единицы остаточного дисбаланса: кг·мм / г·мм / г·см / мг·мм
Индикация годного количества и регулируемый цикл измерения
Самодиагностика и автоматическая проверка сигнала
Масштабирование заготовки, компенсация произвольного угла, сохранение данных об оснастке и заготовке
Возможность одно-, двух- и многоплоскостной балансировки
Опционально: автоматическое отслеживание угла равновесия, автоматическая парковка, разложение векторного угла

Поддерживаемые типы заготовок

Роторы и якоря электродвигателей
Крыльчатки вентиляторов и воздуходувок
Роторы водяных и центробежных насосов
Малые компоненты и роторы дизельных двигателей
Роторы сельскохозяйственных машин
Шпиндели и роторы текстильного оборудования
Роторы малых турбин
Роторы компрессоров
Карданные валы и валы якорей
Роторы валкового, дискового и консольного (кронштейнного) типа

Отрасли применения

Производство и ремонт электродвигателей
Производство промышленных вентиляторов и воздуходувок
Производство водяных и центробежных насосов
Сервис малых дизельных двигателей
Производство сельскохозяйственных машин
Производство текстильного оборудования
Сервис малых турбин и компрессоров
Мастерские по ремонту и перемотке двигателей
Сервисные центры карданных валов
Промышленное техническое обслуживание и выездные ремонтные мастерские

Возможности программного обеспечения (GB-2000)

Двуязычное меню Windows (английский / китайский)
Платформа промышленного управляющего компьютера
Отображение векторной графики, осциллограммы и дисбаланса в реальном времени
Функция произвольного масштабирования заготовки, компенсация произвольного угла
Сохранение данных об оснастке и заготовке
Индикация годного количества, регулировка цикла измерения
Автоматическое и ручное масштабирование сигнала
Самодиагностика и автоматическая проверка сигнала
Стандартная функция калибровки для обычных и составных роторов
Компенсация муфты и другие методы измерения
Ввод параметров, предпросмотр, испытание, сохранение результатов и печать
Полностью китайскоязычная структура меню с диалоговым взаимодействием человек-машина

Комплектация оборудования

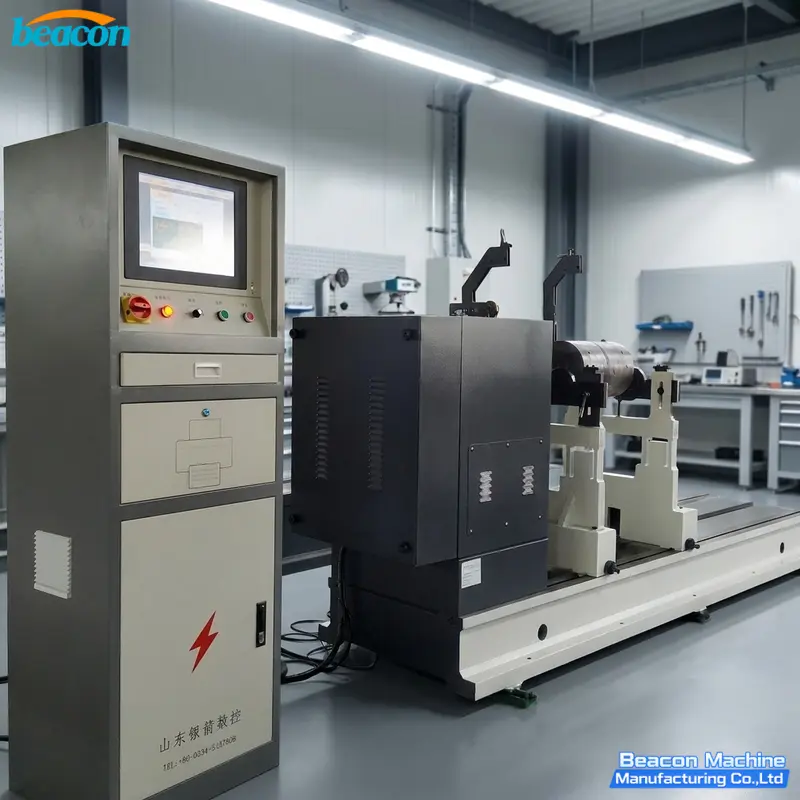

Шкаф управления с измерительной системой GB-2000 и ЖК-дисплеем 19 дюймов
Чугунная основная станина с карданным приводом и двигателем с VFD
Датчик вибрации с сигнальным кабелем
Уголок (установочный клин) для выравнивания станины
Анкерные болты для крепления к полу
Трещоточный ключ и шестигранный ключ (сервисный инструмент)
Направляющий ролик (узел приводного ролика)
Пьезоэлектрический датчик вибрации
Опорная конструкция (рама для установки заготовки)

Особенности механической части

Конструкция с жёсткими опорами и роликовыми узлами — повторяемая точность измерений
Карданный привод разделяет вибрацию двигателя и измерение заготовки
Двигатель с VFD обеспечивает бесступенчатую скорость балансировки 300-1500 об/мин
Чугунная станина поглощает конструкционную вибрацию, подходит для цеховых условий
Опциональное расширение шеек вала до Ø 90-180 мм для роторов большего диаметра
Длина станины может быть изменена под балансировку длинных роторов

Почему стоит выбрать YYW-160A

Станок YYW-160A разработан в качестве прямой альтернативы серийным балансировочным станкам с карданным приводом для малых и средних роторов, которые применяются в цехах для балансировки роторов массой от 5 до 160 кг — электродвигателей, вентиляторов, насосов, карданных валов и аналогичных вращающихся компонентов. Благодаря программному обеспечению GB-2000, плавной регулировке скорости с помощью VFD и карданному приводу обеспечивается тот же набор функций, что и у серийных станков, при иной цепочке поставок. Свяжитесь с нашими специалистами, чтобы обсудить комплектацию, подходящую для вашего цеха.
