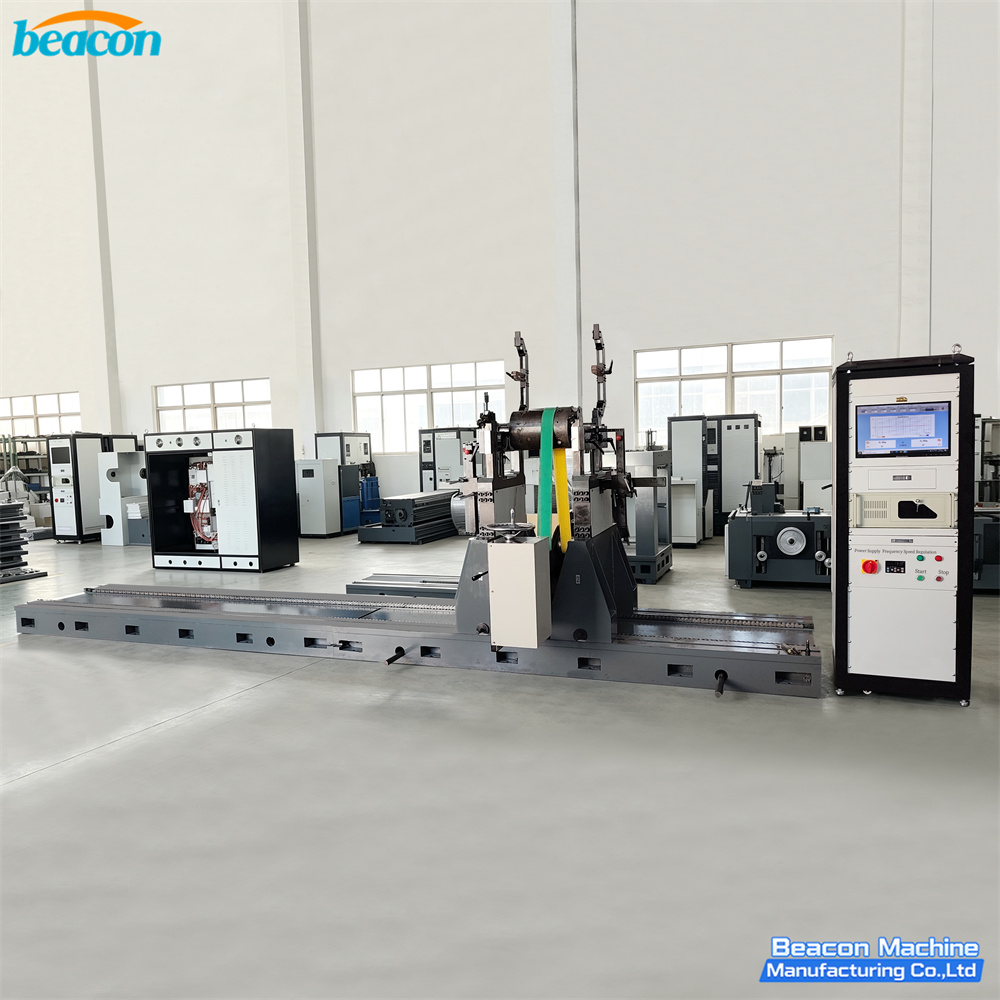

Балансировочный станок YYQ-8000A с ременным приводом 8000 кг для промышленных роторов, динамическая балансировка

Обзор изделия

Балансировочный станок YYQ-8000A — это универсальная динамическая балансировочная машина на жёстких опорах, разработанная и изготовленная в строгом соответствии с GB/T4201-2006. Станок предназначен для высокопроизводительной балансировки крупных и тяжёлых вращающихся деталей, применяемых в электродвигателях, вентиляторах, насосах, бумагоделательных валах, гребных винтах, турбомашинах и тяжёлом промышленном оборудовании.

В станке применены роликовые опоры для заготовок, привод кольцевым ремнём (круговая протяжка) и промышленный компьютер для обработки данных. 19-дюймовый ЖК-дисплей в реальном времени отображает дисбаланс, фазовый угол и текущую скорость вращения. В комплект входит универсальная микропроцессорная измерительная система балансировки GB-2000, работающая под Windows с полностью автоматическим программно-управляемым модулем усиления, что делает управление простым и интуитивно понятным.

Ключевые особенности

• Двухсторонний динамический балансировочный станок с приводом заготовки кольцевым ремнём; поддерживает как двухстороннюю, так и одностороннюю балансировку.
• Обрабатывает заготовки массой от 80 до 8000 кг с диаметром до 2600 мм и эффективной длиной от 300 до 5600 мм.
• Две станины длиной 3 метра выполнены методом цельного литья из чугуна HT250 с Т-образными параллельными направляющими, обработанными и отшлифованными на крупногабаритном портальном фрезерном станке, что обеспечивает плоскостность и общую механическую точность.

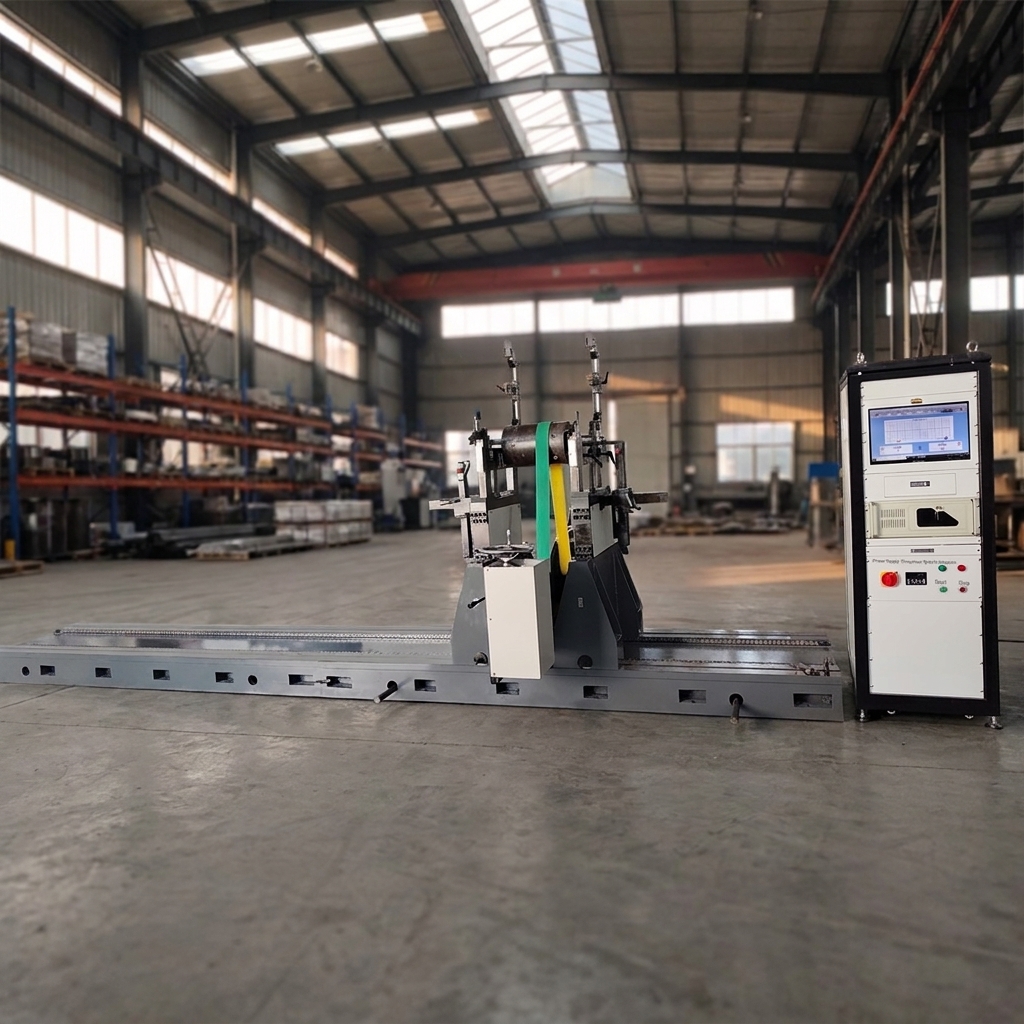

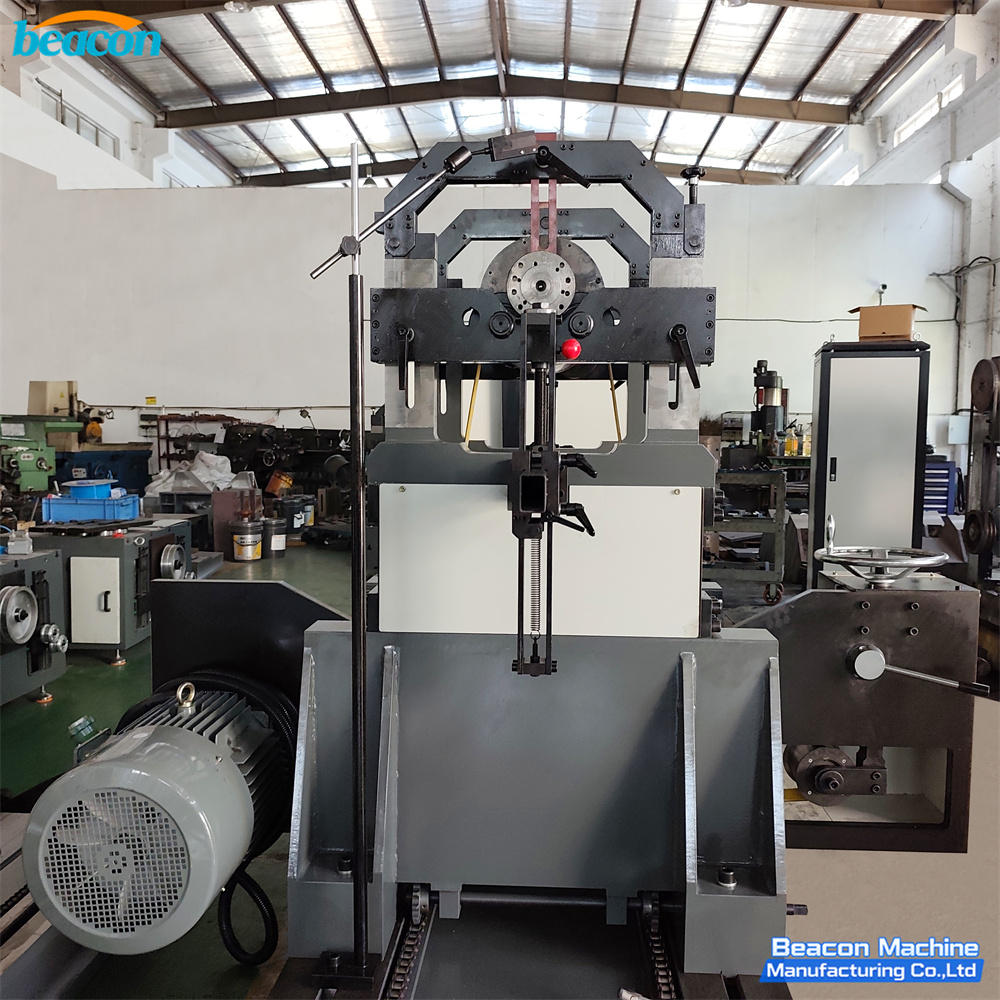

• Поворотная рама выполнена цельной отливкой из высокопрочного чугуна с шаровидным графитом QT450 — превосходит по характеристикам сварные или болтовые конструкции с упругими балками; обеспечивает более высокую жёсткость и собственную частоту колебаний, что гарантирует длительный срок службы.
• Разъёмная поворотная рама перемещается вручную вдоль станины и фиксируется в любом положении, обеспечивая эффективную длину балансировки от 300 до 5600 мм.
• Ролики изготовлены из подшипниковой стали GCr15, подвергнутой высокочастотной закалке до твёрдости выше HRC55, шлифовке и размагничиванию. Прецизионные подшипники RZ5 обеспечивают широкую линию контакта с заготовкой для точных измерений и длительного срока службы роликов.
• Левый и правый защитные кожухи с обратными роликами прижимают заготовку и предотвращают нестабильный ход, вызванный чрезмерным дисбалансом.
• Двигатель мощностью 15 кВт с частотным преобразователем обеспечивает плавный пуск и останов, продлевая срок службы оборудования.
• Высокоточный пьезоэлектрический датчик вибрации и фотоэлектрический диффузно-отражательный датчик скорости.
• Система частотно-регулируемого привода, рассчитанная на длительную непрерывную работу, с простым обслуживанием и экологически чистым электрическим приводом без загрязнений.

Типы обрабатываемых заготовок

• Роторы и якоря электродвигателей
• Крыльчатки вентиляторов большого диаметра и роторы воздуходувок
• Крыльчатки водяных насосов и роторы центробежных насосов
• Валы бумагоделательных машин, печатные цилиндры и каландровые валы
• Гребные валы и судовые движительные роторы
• Роторы турбин и компоненты турбомашин
• Валы цементных мельниц, роторы дробилок и роторы горнодобывающего оборудования
• Роторы компрессоров, маховики и диски сцеплений
• Цилиндрические роторы дизель-генераторов и генераторов переменного тока
• Намоточные и размоточные валы, крупные приводные валы

Отрасли применения

• Производство и восстановительный ремонт электродвигателей
• Производство промышленных вентиляторов, воздуходувок и оборудования ОВКВ
• Производство водяных, центробежных и технологических насосов
• Производство оборудования для бумажной, печатной и перерабатывающей промышленности
• Балансировка гребных валов в судостроении
• Цехи энергетики (турбины, генераторы, гидрооборудование)
• Тяжёлые роторы цементной, горнодобывающей и минералоперерабатывающей промышленности
• Сервисные центры по обслуживанию роторов компрессоров для нефтегазовой отрасли
• Приводные валы тяжёлого машиностроения и подвижного состава
• Балансировка валков на металлургических и прокатных станах

Возможности программного обеспечения

• Промышленный компьютер под управлением измерительного ПО GB-2000 на базе Windows; управление с клавиатуры и мыши, хранение данных на USB.

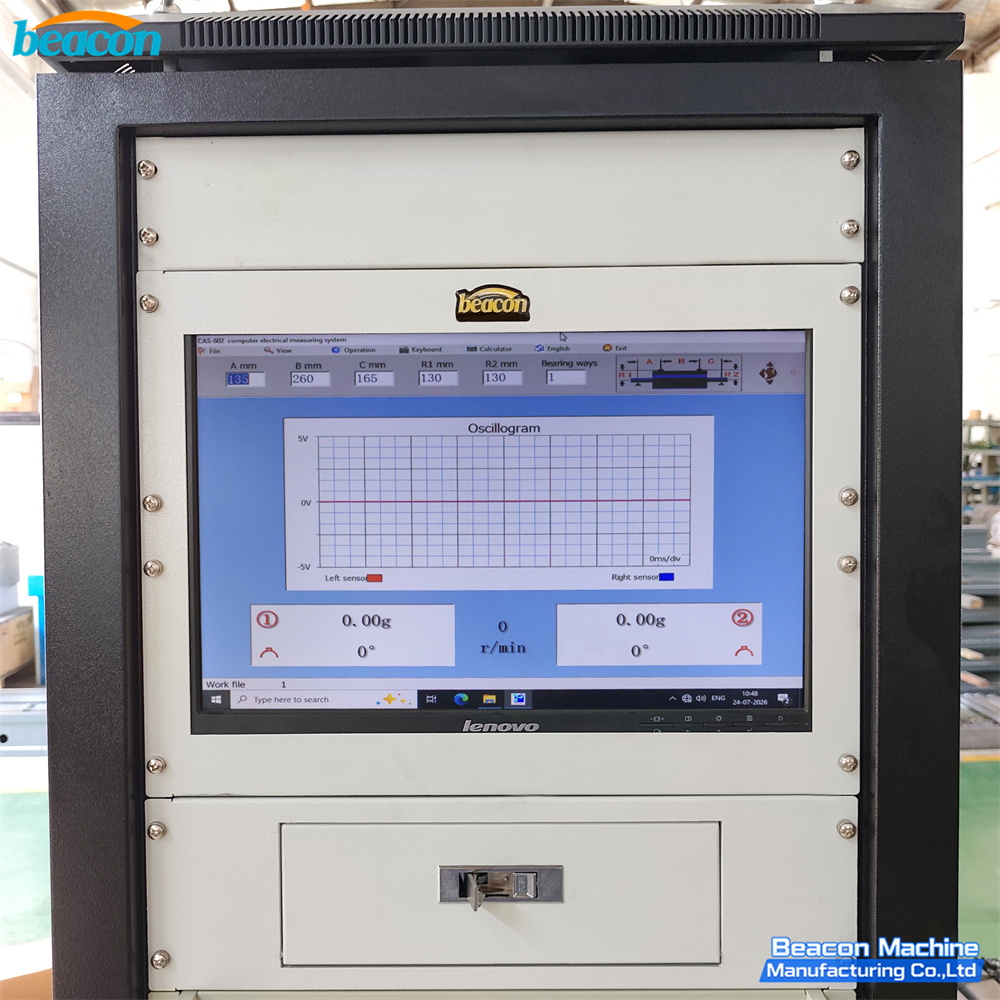

• 19-дюймовый ЖК-монитор с одновременным отображением векторной графики, осциллограммы и значения дисбаланса.
• Хранение калибровочных параметров системы для до 255 заготовок.
• Поддержка алгоритма осаждения ABC (6 методов осаждения на опорах) и метода коэффициентов влияния.
• Калибровка любой заготовки, компенсация приспособления под любым углом, настраиваемый цикл измерения.
• Печать всех данных испытания или единичного протокола измерения одним нажатием.
• Метод коррекции де-дупликации, выбор направления вращения, автоматическое усиление сигнала.
• Функция самопроверки электрической измерительной системы, датчика и кабеля.
• Автоматический запуск измерения при наборе двигателем рабочей скорости, автоматическое удержание данных при остановке двигателя.
• Отображение дисбаланса, фазового угла, текущей скорости, статуса добавления/де-дупликации и индикатора прогресса.
• Одновременное отображение динамического, статического и моментного дисбаланса.
• Встроенный калькулятор допустимого дисбаланса по стандарту ISO.
• Выбираемые единицы отображения: г (грамм), кг (килограмм), мг, г·см или г·мм.

Комплектация оборудования

• Балансировочный станок YYQ-8000A с роликовыми опорами и приводом кольцевым ремнём
• Промышленный компьютер (1,6 ГГц двухъядерный / 2 ГБ ОЗУ / 16 ГБ SSD)
• Программное обеспечение измерения GB-2000
• Плата обработки сигнала BDH-JZ30
• 19-дюймовый ЖК-монитор
• Главный двигатель 15 кВт
• Частотно-регулируемый привод 15 кВт
• Роликовые подшипники Shanghai Renben 6210P5 (8 комплектов)
• Кольцевые ремни 4900 / 6200 (3 шт.)
• Высококачественный шкаф, регулировочные клинья 200 усиленные (12 комплектов), угловые болты M16*500 (12 комплектов)
• Трещотка, шестигранный ключ, руководство по эксплуатации, руководство по инвертору, акт осмотра, упаковочный лист, согласованные кабели датчиков (2 шт.)

Конструктивные особенности

• Станина: цельное литьё HT250, две Т-образные параллельные направляющие, механически обработанные и отшлифованные для высокой плоскостности.
• Поворотная рама: высокопрочный чугун QT450 с более высокой собственной частотой колебаний по сравнению со сварными конструкциями.
• Эффективная длина балансировки 300 - 5600 мм с возможностью ручного позиционирования поворотной рамы.
• Ролики: подшипниковая сталь GCr15, твёрдость выше HRC55, размагничены; прецизионные подшипники RZ5.
• Привод: двигатель 15 кВт с частотным преобразователем и частотно-регулируемым управлением скоростью.
• Датчики: пьезоэлектрический датчик вибрации + фотоэлектрический диффузно-отражательный датчик скорости.
• Рассчитан на непрерывную работу в производственных условиях.

Почему стоит выбрать YYQ-8000A

Станок YYQ-8000A разработан как прямая альтернатива тяжёлым балансировочным станкам с ременным приводом OEM-уровня для цехов, которым необходимо балансировать крупные роторы массой от 80 до 8000 кг и диаметром до 2600 мм. Сочетание роликовой рамы на жёстких опорах, привода кольцевым ремнём и измерительного ПО GB-2000 обеспечивает стабильные показания при балансировке роторов электродвигателей, крыльчаток вентиляторов, роторов насосов, бумагоделательных валов, судовых валов и других крупных цилиндрических роторов. Свяжитесь с нашей командой, чтобы обсудить комплектацию, подходящую для вашего цеха, требуемый диапазон размеров заготовок и условия поставки для вашего региона.

Почему стоит выбрать BEACON YYQ-8000A

• Универсальный балансировочный станок на жёстких опорах, изготовленный по GB/T4201-2006, с максимальной массой заготовки 8000 кг и максимальным диаметром 2600 мм.

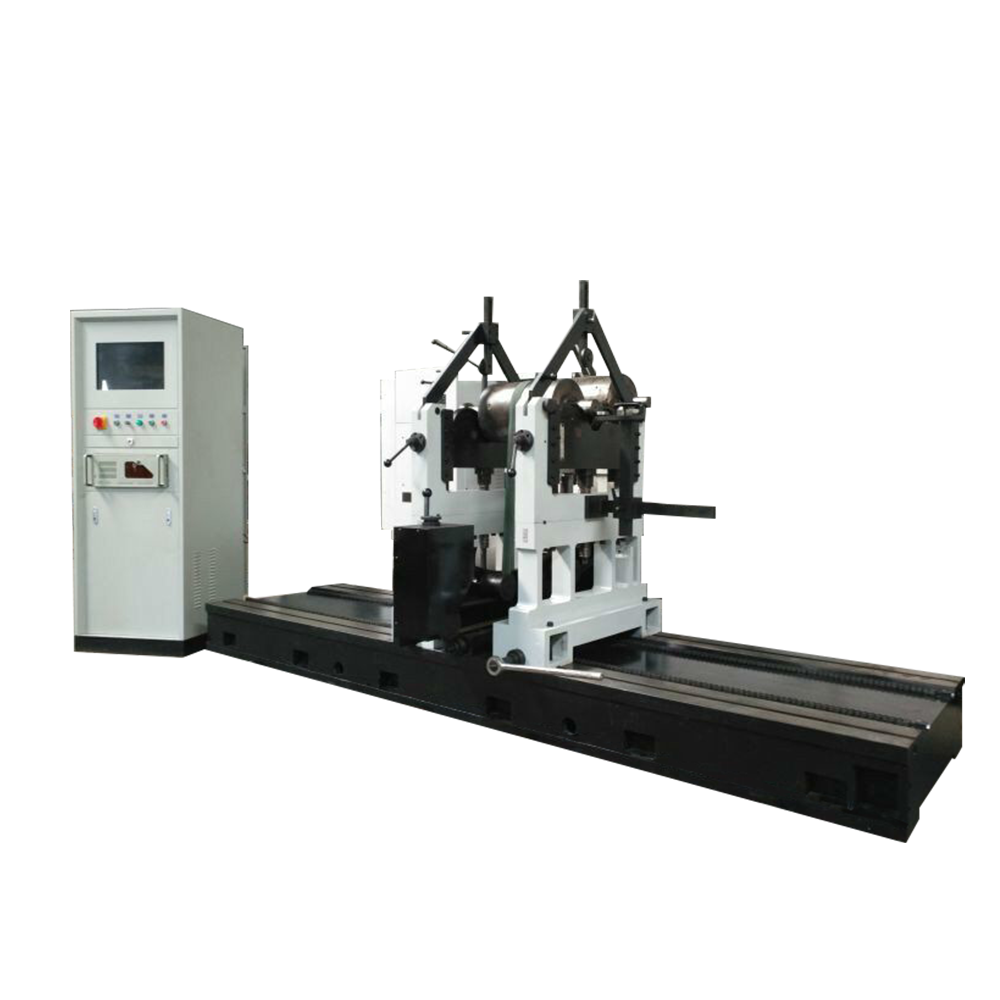

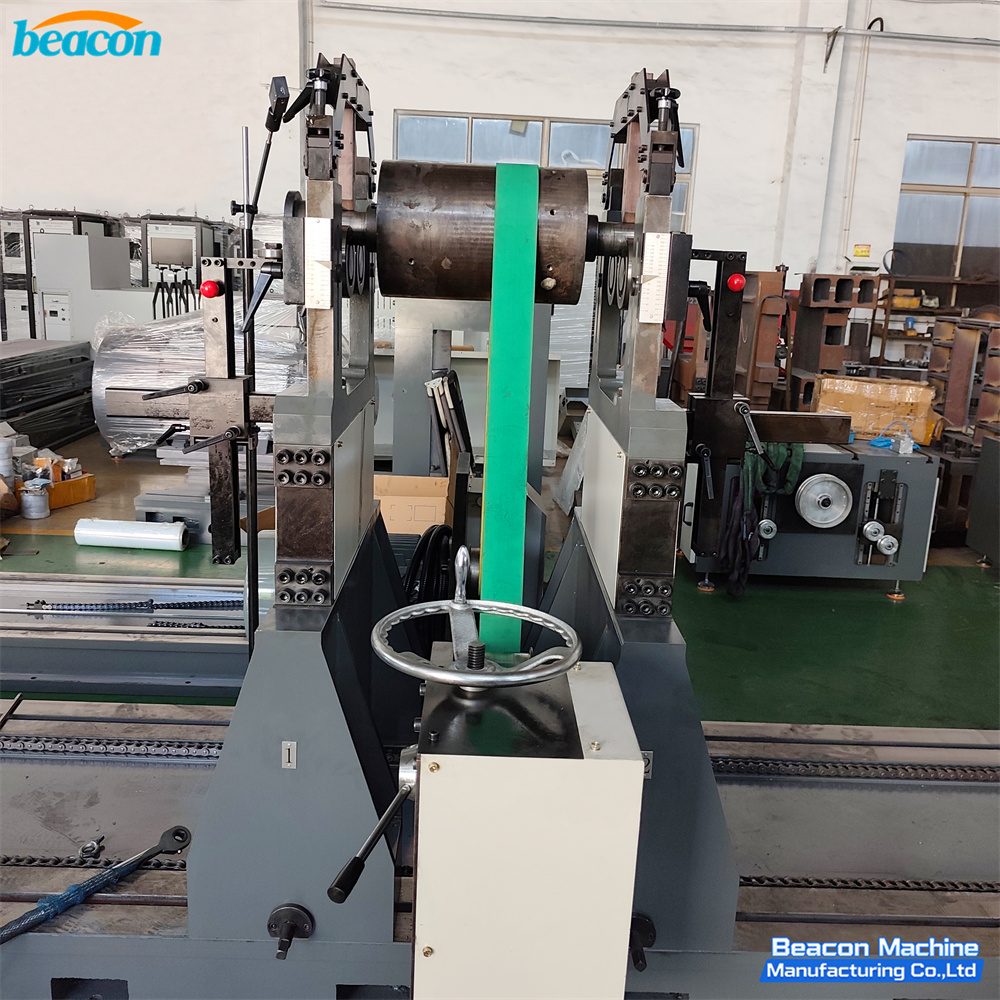

• Привод кольцевым ремнём (круговая протяжка) изолирует вибрацию двигателя от заготовки, обеспечивая чистый измерительный сигнал.
• Измерительное ПО GB-2000 с алгоритмом осаждения ABC и методом коэффициентов влияния для гибкой калибровки.
• Разъёмная поворотная рама обеспечивает эффективную длину балансировки от 300 до 5600 мм.
• Двигатель 15 кВт с частотным преобразователем и плавным пуском/остановом для длительной непрерывной работы.
• Промышленный компьютер с 19-дюймовым ЖК-дисплеем, USB-хранением данных и калькулятором допустимого дисбаланса по ISO.
• Прямые поставки с завода, резерв запасных частей и удалённая техническая поддержка.
