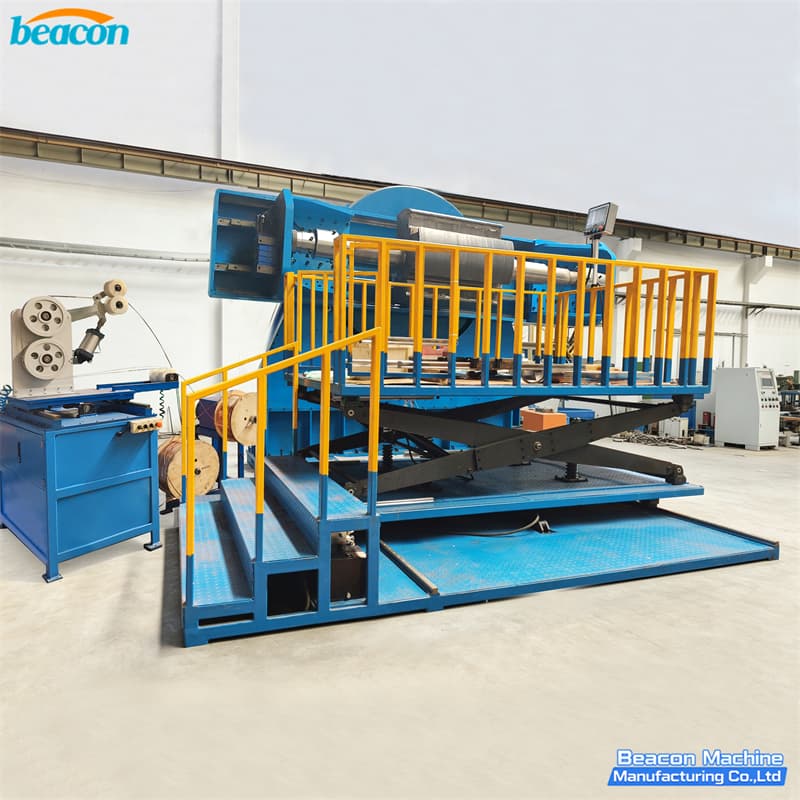

WD-3500 ЧПУ вертикальная обмоточная машина для обмотки ротора генератора 27КВт серводвигатель ПЛК постоянное натяжение

Обзор продукта

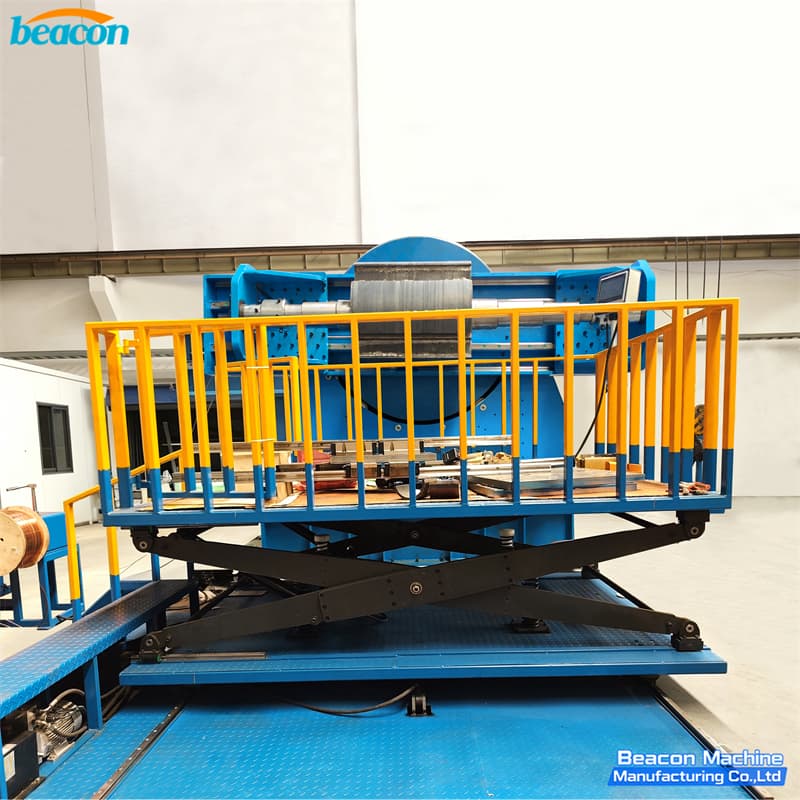

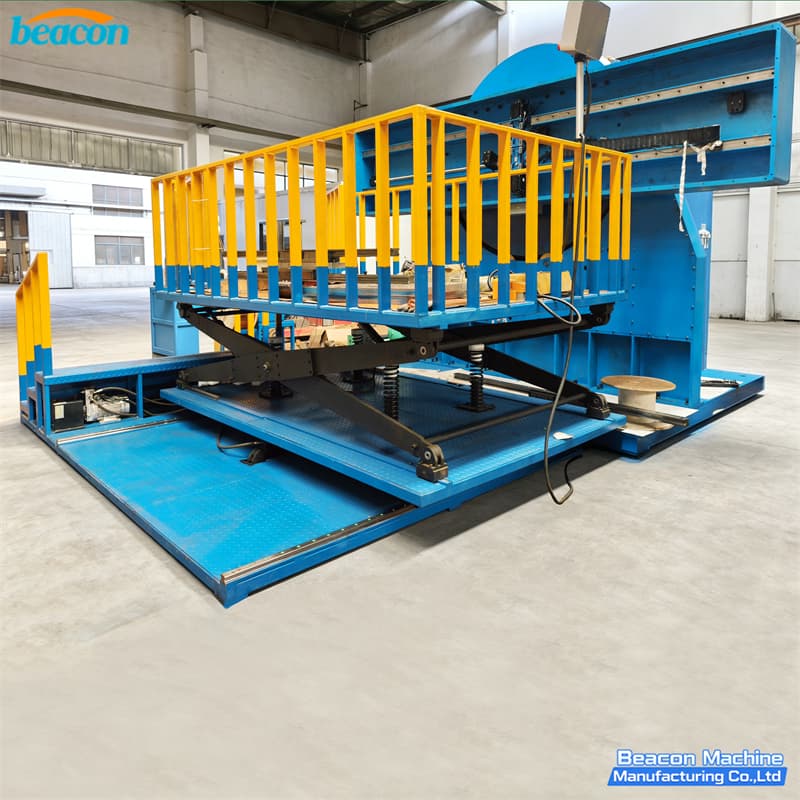

WD-3500 — это обмоточный станок с ЧПУ-управлением вертикального типа, спроектированный для процесса намотки и формовки катушек ротора генератора. Ротор поднимается в заданное положение, зажимается в механических патронах двух концевых опор и фиксируется стопорными болтами. После того как оператор задаёт количество витков, цикл предварительной намотки запускается автоматически. По завершении предварительной намотки провод направляется в паз, и механизм лево-правого перемещения синхронно работает с вращающимся главным шпинделем, обеспечивая продвижение катушки с заданным коэффициентом укладки.

Система рассчитана на крупные роторы генераторов длиной до 3100 мм, диаметром до 1000 мм и массой до 5500 кг, с суммарной мощностью сервопривода 27 КВт и главным шпинделем 15 КВт. Управление постоянным натяжением реализовано через магнитопорошковый тормоз, контролируемый ПЛК, поэтому выходное натяжение остаётся в заданном диапазоне при изменении диаметра намотки. Установка занимает 9500x5250x3500 мм и весит приблизительно 17000 кг, готовая к серийной намотке роторов на современных генераторостроительных предприятиях.

Ключевые особенности

• Точность намотки на уровне миллиметра — современное ЧПУ-позиционирование обеспечивает аккуратное и симметричное расположение провода, исключая ослабление витков и поверхностные дефекты, вызванные смещением.
• Управление постоянным натяжением через ПЛК — магнитопорошковый тормоз в реальном времени регулирует выходной крутящий момент, обеспечивая одинаковую плотность каждого слоя и заменяя ручную подстройку.
• Высокая эффективность производства — главный шпиндель и механизм перемещения на сервоприводе сокращают время цикла по сравнению с ручной или полуавтоматической намоткой, что подходит для крупносерийного производства генераторов.
• Стабильность и надёжность — шестерни из высокопрочной легированной стали с цементацией и закалкой, а также многоуровневая самодиагностика двигателя, датчиков и контроллера.
• Простота эксплуатации — сенсорный экран HMI диагональю 10 дюймов с памятью параметров; предустановки для типовых роторов вызываются одним нажатием.
• Пять интегрированных подсистем — размотка, подача провода, намотка, фиксация и электрическое управление, поставляемые в виде комплектного решения «под ключ».

Охватываемые отрасли

• Производство генераторов (гидро-, тепловые, ветровые, дизельные генераторы, роторы)
• Производство высоковольтных электродвигателей
• Сборочные линии крупных двигателей и тяговых моторов
• Цеха судовых генераторостроителей и морских двигателей
• Производство и обслуживание ветрогенераторов
• Производство гидрогенераторов
• Формовка и перемотка катушек в тяжёлой промышленности
• Мастерские по ремонту и восстановлению промышленных электродвигателей

Поддерживаемые типы тяжёлого машиностроения и оборудования

• Обмоточные станции для роторов гидрогенераторов
• Обмоточные линии для роторов тепловых генераторов
• Производство роторов ветрогенераторов
• Сборка роторов главных судовых генераторов
• Обмотка роторов тяговых двигателей локомотивов
• Обмотка роторов крупных горнодобывающих двигателей
• Сборка роторов двигателей промышленных компрессоров
• Производство роторов тяговых двигателей мощных лифтов

Совместимые характеристики ротора

• Диапазон длины ротора: от 1100 до 3100 мм
• Диапазон диаметра вала: от 70 до 180 мм
• Длина намотки ротора: от 300 до 1000 мм
• Диаметр ротора: от 400 до 1000 мм
• Размеры прямоугольной катушки: 150x200 мм и 250x300 мм
• Круглый медный провод: от 3 до 7 мм
• Плоский медный провод: от 5 до 7 мм
• Максимальная масса ротора: 5500 кг

Основные компоненты и бренды

• Серводвигатели Mitsubishi (комбинация 15 КВт, 5.5 КВт, 2 КВт, 1 КВт)
• ПЛК Mitsubishi FX80 с сенсорным экраном Weilun 10 дюймов
• Шариковые винты Shangyin (Hiwin) 4010 и линейные направляющие серии 65
• Подшипники SKF во всей приводной цепи
• Низковольтные компоненты Schneider Electric
• Магнитопорошковый тормоз Hailing для управления натяжением
• Программное обеспечение управления Beijing Yacont

Почему выбирают WD-3500

WD-3500 спроектирован как прямая альтернатива обмоточному оборудованию OEM-уровня для производителей генераторов, которым требуется крупноформатная вертикальная намотка с ЧПУ-управлением, стабильным натяжением и подтверждённой сервопроизводительностью. Свяжитесь с нашей командой для обсуждения конфигурации, которая подойдёт вашему цеху, требуемого диапазона размеров ротора и комплекта поставки для вашего региона.

Сервис и поддержка

• Полный комплект руководства по установке и электрических схем поставляется с каждой машиной.
• Удалённая пусконаладка и выезд инженера на площадку по запросу.
• Комплект запасных частей и перечень быстроизнашиваемых деталей включены на первый год эксплуатации.
• Многоязычное обучение операторов (английский / испанский / русский) для HMI и ПЛК.
• Гарантия 12 месяцев на основные компоненты с даты приёмки.
