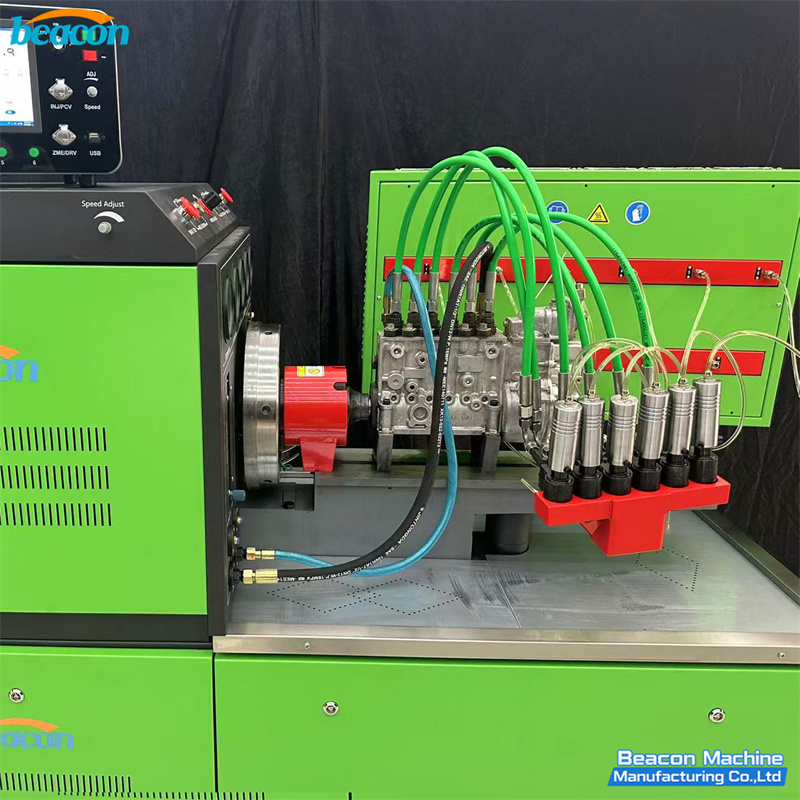

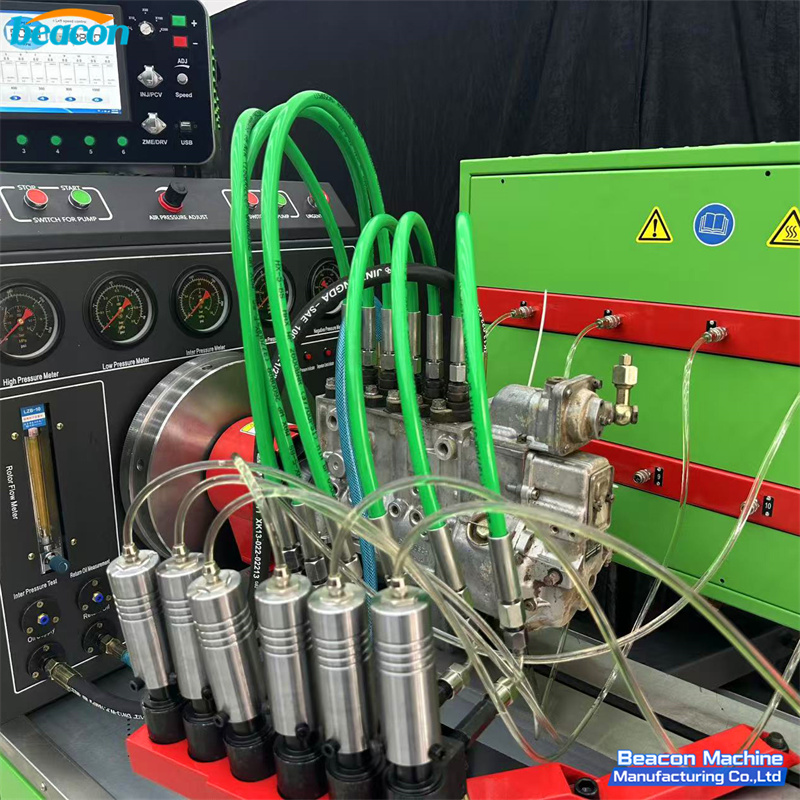

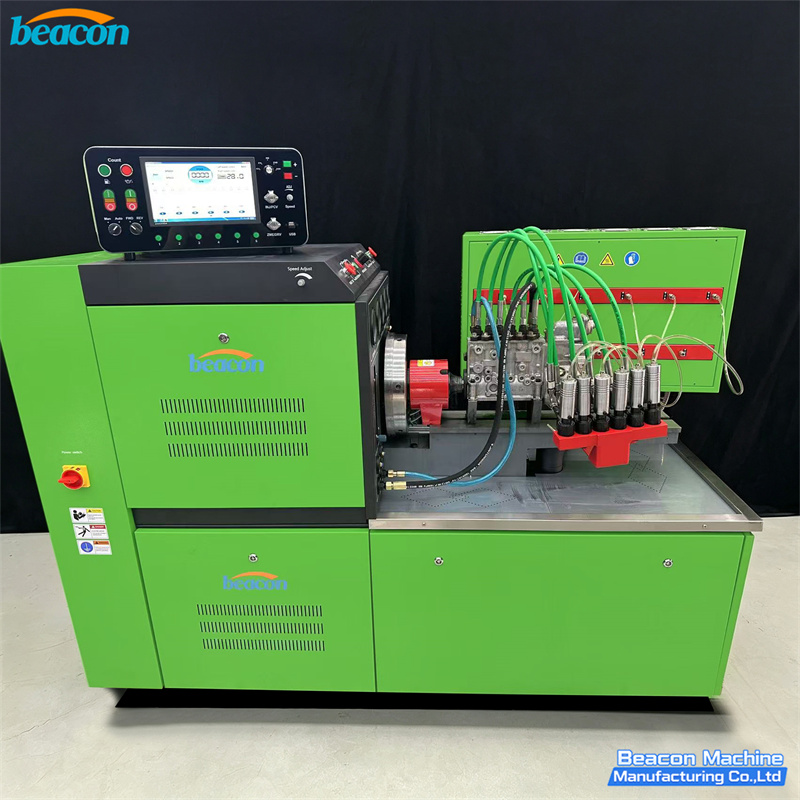

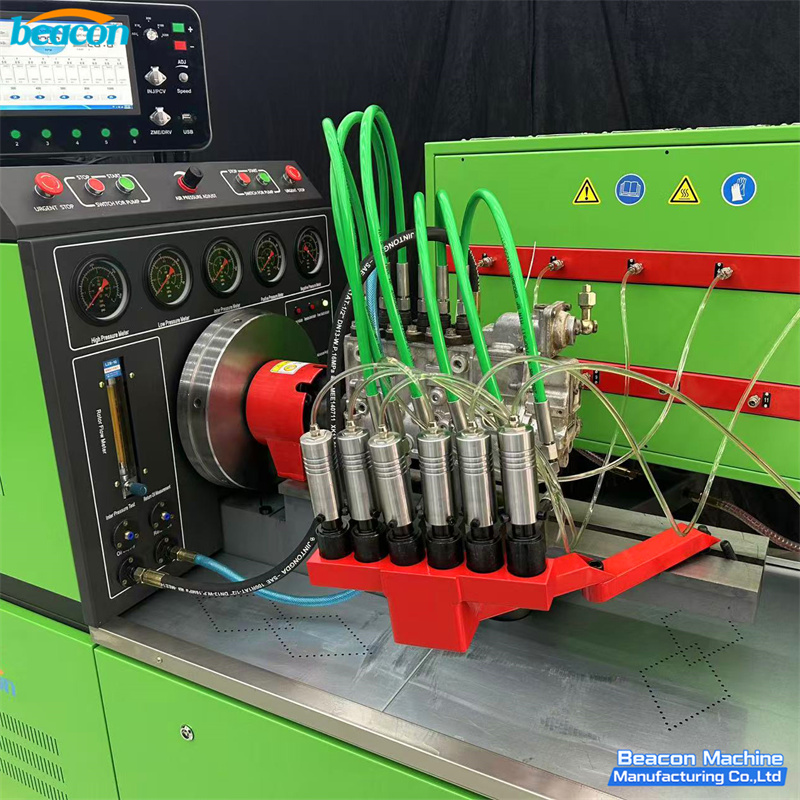

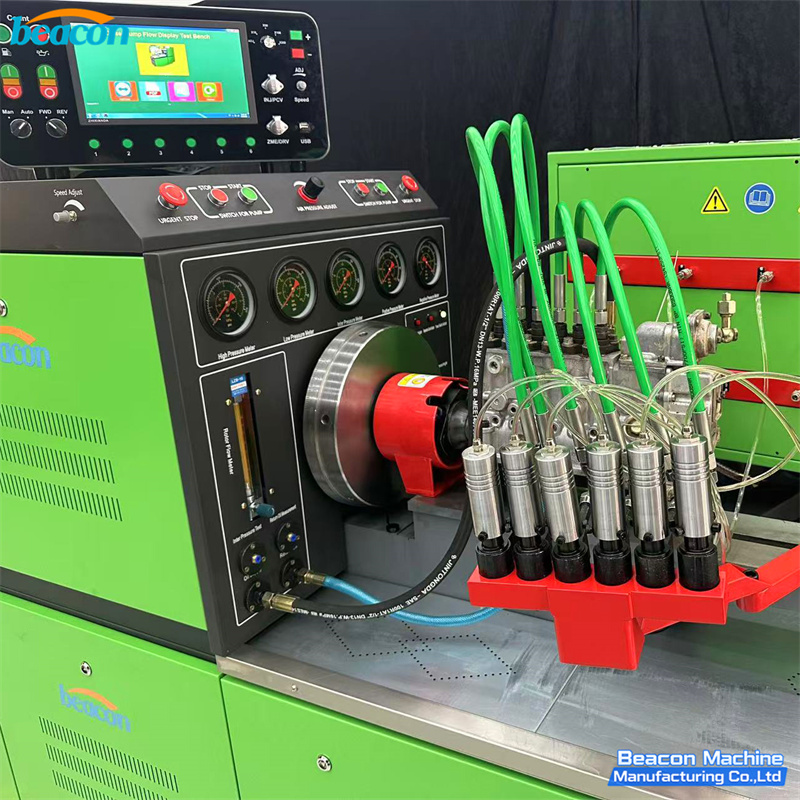

ES816 Стенд рядных и распределительных ТНВД 12 цилиндров

Описание продукта

ES816 - это 12-цилиндровый стенд для испытания дизельных ТНВД с частотным приводом, разработанный для мастерских, обслуживающих рядные насосы (типы I, II, III, A, B, P, Z) и распределительные насосы VE / VP37 / VP44, а также электронные рядные насосы RED4. Построенный на проверенной платформе серий BC3000 и EPS816 с высокопроизводительным малошумным инвертором и передовыми технологиями Bosch, ES816 обеспечивает широкий диапазон регулировки скорости, стабильную скорость, высокий выходной крутящий момент и простоту эксплуатации.

Новая функция: Встроенный расходомер для точного измерения впрыска

ES816 включает встроенный расходомер, который оцифровывает объем впрыска форсунки и насоса во время тестирования, обеспечивая более точные показания по сравнению со стандартными стендами для механических насосов, которые полагаются только на мерные цилиндры. Расходомер выдает данные цифрового расхода в реальном времени для каждого цилиндра, дополняя визуальное измерение объема распыла из мерного цилиндра для полной количественной и качественной оценки. Такой двойной подход дает мастерским точность, необходимую для современного обслуживания рядных и распределительных насосов.

Основные функции

• Измерение подачи каждого цилиндра на любой скорости
• Точка тестирования и угол интервала подачи масла насосом
• Проверка и регулировка механического регулятора
• Проверка и регулировка распределительного насоса
• Эксперимент и регулировка поведения наддува и компенсационного устройства
• Измерение обратного слива масла распределительного насоса
• Тестирование электромагнитного клапана распределительного насоса (12В / 24В)
• Измерение внутреннего давления распределительного насоса
• Проверка угла опережения устройства опережения (по запросу)
• Проверка герметичности корпуса насоса
• Установка трубки самовсасывающей подачи масла позволяет проверять питающий насос (включая насос VE)
• Проверка хода плунжера (по запросу)

Типы тестируемых насосов

• Рядные насосы: типы I, II, III, A, B, P, Z (серия Bosch PE, включая PE4P 4 цилиндра и PE6P 6 цилиндров)
• Распределительные насосы VE: VW 1.9L / 2.5L, Mercedes OM601/OM602/OM603/OM606, Isuzu 4BD1/4BG1/4BE1/4HE1/4JB1/4JG1/4JG2/4JK1/4JJ1/4KH1, 6BD1/6BG1/6HE1/6HH1/6HK1, Toyota 15B/1HD/1HZ, Nissan TD42, Mitsubishi 4D31/4D32/4D33/4D34/4D35/4M40/4M50
• Электронные распределительные насосы: VP37 (VW/Audi 1.9/2.5 TDI), VP44 (VW T4/Audi 2.5 TDI), V3V4V5, EDC
• Электронные рядные насосы: RED4 (Mercedes OM366A/OM447A/OM501LA/OM502LA, Scania DC9/DC11/DC13, Deutz F6L912/BF6L913/F8L413, MWM 6.10TCA)
• Отечественные рядные насосы (Bosch PE): Yuchai YC4108/YC6105/YC6108/YC4D/YC4E/YC4F/YC4G/YC6G/YC6J/YC6K/YC6L/YC6M, Weichai WD615/WD618/WP6/WP7/WP10/WP12/WP13, Dongfeng Cummins 4BT/6BT/6CT, FAW CA6DF/CA6DL/CA6DE/CA4DF, Komatsu S6D95/S6D105/S6D125/SA6D140

Основные характеристики

• Частотный привод: Широкий диапазон регулировки скорости от 0 до 4000 об/мин с 10 предустановленными скоростями и прямой цифровой коммутацией
• Высокая точность измерения: Цифровые индикаторы скорости, счета, температуры масла, давления/вакуума и угла опережения
• Низкое падение скорости и высокий выходной крутящий момент: Поддерживает стабильную скорость при переменной нагрузке
• Защита от перенапряжения, перегрузки и короткого замыкания: Промышленный стандарт безопасности
• Десять классов предустановленных скоростей: Быстрый вызов часто используемых профилей скорости
• Контроль постоянной температуры: Стабилизированная температура масла для повторяемых измерений
• Сверхнизкий уровень шума: Подходит для использования в помещении мастерской
• Произвольная сторона эксплуатации: Обе стороны стенда принимают подключение панели управления
• 6 вариантов мощности двигателя: 5.5КВт / 7.5КВт / 11КВт / 15КВт / 18.5КВт / 22КВт для 4-цилиндровых легких до 12-цилиндровых тяжелых грузовиков

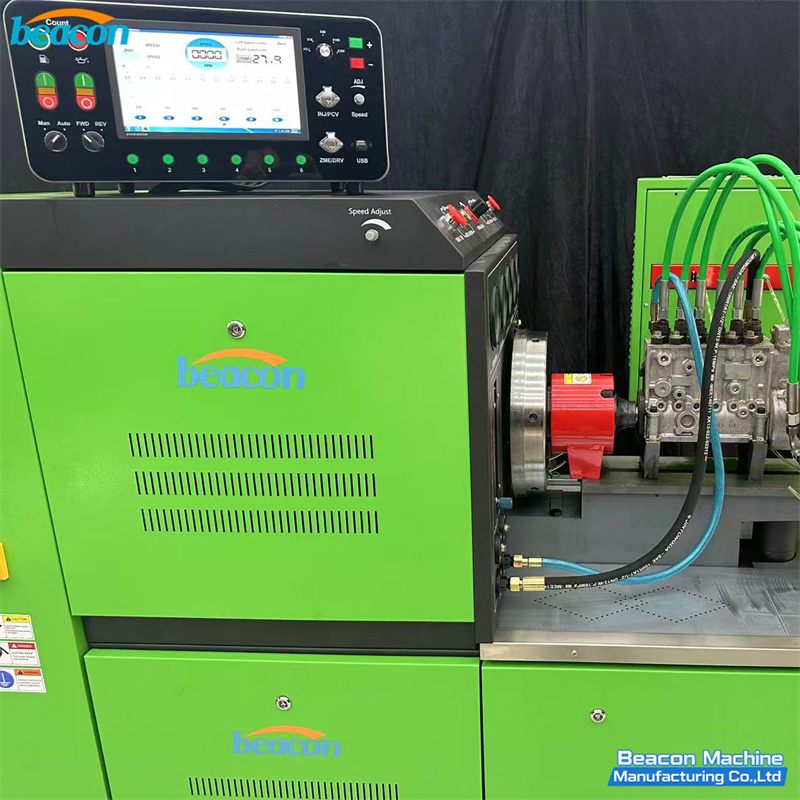

Многофункциональный прибор управления YH-770

Контроллер YH-770 использует передовую технологию управления на однокристальном микроконтроллере с адаптивной функцией, которая может адаптироваться к различным положениям передач разных стендов для насосов. Технология защиты от помех поддерживает стабильную и надежную работу контроллера и совместима с любым брендом инвертора. Панель управления принимает сохранение настроек скорости для десяти предустановленных положений, прямую цифровую коммутацию между положениями передач и кнопки точной настройки для каждой передачи во время работы.

Условия эксплуатации

• Силовой кабель: трехфазный 5-проводной 380В с надежным заземлением
• Требуется независимая выделенная розетка
• Используйте стабилизатор напряжения при нестабильном напряжении питания
• Регулярно проверяйте состояние кабеля питания и чистоту вилки
• Немедленно остановитесь, если контроллер показывает аномальный звук, запах или чрезмерный нагрев

Меры предосторожности

• Оператор должен соблюдать правила безопасности отрасли ремонта масляных насосов и обслуживания дизельных электронных систем управления
• Не допускайте попадания агрессивных жидкостей на ЖК-экран, внутрь стенда или электрические соединения
• Не прикасайтесь к прецизионным электронным приборам внутри стенда
• Затягивайте винты при использовании кабельной разводки и вилки для предотвращения сбоев соединения
• Никогда не включайте главный выключатель без топлива в баке (защита от сухого горения)
• Давление стенда достигает 2000 бар при испытании форсунок common rail - защитная дверь должна быть закрыта

ES816 vs другие стенды для механических насосов BEACON

ES816 дополняет серии 12PSB, BC3000, BCS619, BC4000 и MINI12PSB как модель, оснащенная расходомером. В то время как другие модели используют только мерные цилиндры для измерения распыла, ES816 добавляет цифровой расходомер для точных данных об объеме впрыска форсунок и насосов. Для мастерских, которым требуется как точность расходомера, так и 12-цилиндровая производительность для тяжелых грузовиков, ES816 является правильным выбором. Для тестирования common rail и HEUI в дополнение к механическим насосам рассмотрите серию CR919A с возможностью модернизации для механических насосов.

• 12-цилиндровый стенд для испытания ТНВД с частотным приводом
• Встроенный расходомер для точного измерения впрыска форсунки и насоса
• Тестирование рядных насосов (I, II, III, A, B, P, Z) и серии Bosch PE4P/PE6P
• Тестирование распределительных насосов VE / VP37 / VP44 и электронных рядных RED4
• Охват насосов VW Mercedes Isuzu Toyota Nissan Mitsubishi Mazda Hino Fuso Caterpillar
• Поддержка отечественных рядных насосов Yuchai Weichai Dongfeng Cummins FAW Komatsu
• 6 вариантов мощности двигателя от 5.5КВт до 22КВт для насосов от 4 до 12 цилиндров
• Многофункциональный контроллер YH-770 с 10 предустановленными скоростями и цифровым дисплеем
• Диапазон скорости 0 до 4000 об/мин, счетчик впрысков 50 до 4000 раз
• Контроль постоянной температуры 0 до 99.9 C с точностью 0.5 C
• Тест угла опережения опционально, тест электромагнитного клапана 12В и 24В
• Трехфазное 5-проводное питание 380В с защитой от перегрузки и короткого замыкания
• Гарантия один год плюс пожизненная техническая поддержка, упаковка в фанерный ящик
