Ремонт АКПП Allison 1000 Тяжелые Грузовики

АКПП Allison 1000 — это шестиступенчатая автоматическая коробка передач тяжёлого класса, которую General Motors ставит в паре с дизельным двигателем Duramax 6.6L V8 с начала 2000-х годов. В Северной Америке она работает за двигателем Duramax на пикапах Chevrolet Silverado 2500HD и 3500HD, GMC Sierra 2500HD и 3500HD, среднетоннажных шасси Chevrolet Kodiak и GMC Topkick, а также на длинном перечне спецтехники и шасси жилых автобусов. Однако для мастерских СНГ Allison 1000 — это прежде всего коробка, которая встречается на тяжёлых грузовиках, работающих с двигателями ЯМЗ-650, ЯМЗ-651, ЯМЗ-536, Cummins ISB6.7, Detroit DD15 и импортными дизелями, агрегатированными через заводские адаптеры на шасси КАМАЗ 6520, КАМАЗ 65115, КАМАЗ 65206, МАЗ 5440, МАЗ 6312, Урал 4320, Урал 5557, БелАЗ 7547, БелАЗ 7555, а также на полноприводных шасси Tatra T815, эксплуатируемых в карьерах и на нефтегазовых промыслах. В загруженной мастерской такой агрегат приходит на эвакуаторе каждую неделю, и жалобы почти всегда звучат одинаково: жёсткое переключение, пробуксовка, отсутствие заднего хода, запах горелого масла или аварийный режим на трассе. Это руководство — пошаговый разбор на уровне мастерской: как проводить диагностику Allison 1000, какие детали чаще всего выходят из строя и какую роль в технологическом цикле ремонта играет специализированный стенд для испытания АКПП.

Почему Allison 1000 ведёт себя именно так

Конструктивно Allison 1000 — это классическая гидромеханическая АКПП с гидротрансформатором, имеющим блокировку, планетарным редуктором Layne, пятью многодисковыми пакетами фрикционов, обгонной муфтой (sprag) и гидравлическим гидроблоком, который управляется внешним электронным блоком — TCM (Transmission Control Module). Блок TCM обменивается данными с ЭБУ двигателя по последовательной шине GM, отслеживает положение педали газа, нагрузку двигателя, обороты турбины, выходные обороты и температуру ATF, и подаёт команды на соленоиды переключения и соленоид блокировки гидротрансформатора (TCC). Поскольку большинство жалоб на поведение коробки зарождается именно в этом электрогидравлическом контуре, грамотная диагностика Allison 1000 начинается с чтения кодов TCM, а не со снятия поддона.

Типичные симптомы Allison 1000 в условиях мастерской

Пять жалоб повторяются снова и снова на Allison 1000 во всех поколениях, которые встречаются в эксплуатации на территории СНГ. Их стоит запомнить, потому что каждая указывает на своё семейство неисправностей.

• Рывок, проскальзывание или задержка включения при переходе с 1-й на 2-ю или со 2-й на 3-ю передачу — как правило, изношенный пакет фрикционов C1 или C2, низкое давление в основной магистрали или заедающий соленоид переключения в гидроблоке.
• Вибрация гидротрансформатора в диапазоне 35–55 км/ч при небольшой нагрузке — износ фрикционного слоя TCC, загрязнённая ATF или негерметичный соленоид включения TCC, который не обеспечивает полное давление.
• Жёсткое или замедленное включение передач Drive или Reverse — износ рабочих поверхностей сервопоршня, низкое давление от клапана-регулятора или подсос воздуха через передний сальник насоса.
• Перегрев коробки выше 110 °C при движении с прицепом или в горах — вышедший из строя масляный радиатор АКПП, забитые трубки теплообменника, низкий расход охлаждающей жидкости или заклинивший клапан обхода радиатора.
• Аварийный режим с кодами P0700, P0711, P0741, P0751, P0761, P0894 — TCM зафиксировал гидравлическую или электрическую неисправность и переключился на ограниченный набор передач для защиты коробки.

Детали Allison 1000, которые выходят из строя чаще всего

Когда поддон наконец снят, чаще всего обнаруживаются следующие детали:

• Гидротрансформатор с износом фрикционной накладки TCC или трещинами в шлицах статора.
• Пакет фрикционов прямой передачи (C1), пакет прямого включения (C3) и пакет фрикционов overrun с подгоревшими дисками или деформированными пружинами.
• Блок соленоидов переключения — особенно соленоиды 1–2, 3–4 и соленоид управления давлением TCC.
• Клапан-регулятор давления и клапан буста в гидроблоке.
• Износ рабочей поверхности сервопоршня ленты 2–4 и пальца крепления на ранних сериях агрегата.
• Клапан обхода теплообменника и сам радиатор ATF (пластинчатый, круглой формы, устанавливается перед радиатором системы охлаждения).
• Жгут проводки внутреннего разъёма коробки, который постоянно контактирует с горячей ATF и со временем разбухает в зоне уплотнения разъёма.

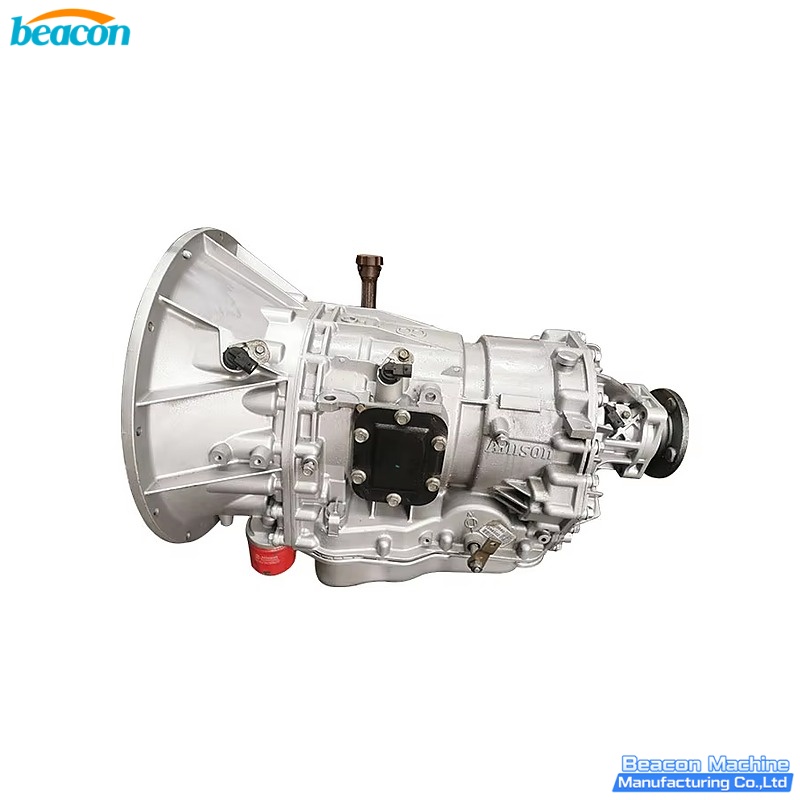

Ремонтная мастерская принимает агрегат, изображённый ниже, сливает ATF, осматривает поддон на наличие фрикционной пыли и металлической стружки, после чего передаёт коробку на стенд для контролируемой проверки давлений и переключений до начала разборочно-сборочных работ.

Как мастерская диагностирует Allison 1000 без догадок

Дисциплинированная диагностика Allison 1000 строится по одному и тому же четырёхэтапному алгоритму, который применяется к большинству современных гидромеханических коробок тяжёлого класса.

Этап 1. Сначала считать коды TCM и текущие параметры

Подключите сканер, совместимый с сервисным протоколом GM, запустите самодиагностику модуля АКПП и запишите все коды P вместе со стоп-кадрами. Особое внимание уделите кодам P0711 (отклонение датчика температуры ATF), P0717 (нет сигнала датчика входных оборотов), P0721 (отклонение датчика выходных оборотов), P0741 (TCC заклинило в выключенном состоянии), P0894 (проскальзывание компонентов коробки), а также кодам соленоидов переключения P0751 / P0756 / P0761 / P0766. В потоке текущих данных давление в основной магистрали должно расти вместе с командой на давление, датчик температуры ATF должен корректно проходить весь диапазон, а соотношение оборотов турбины и выходного вала в каждом режиме ручного переключения должно соответствовать расчётному. Диагностика Allison 1000, выполненная без обращения к данным TCM, почти всегда ошибочна.

Этап 2. Проверить состояние ATF, расход через радиатор и осадок в поддоне

Слейте пробу ATF, оцените её запах (горелый запах означает низкое прокалённое масло) и разотрите каплю между пальцами, чтобы почувствовать фрикционную пыль или металлические включения. Отсоедините обратную линию теплообменника у коробки и прокачайте через радиатор и трубки контролируемый объём чистого растворителя или ATF, чтобы убедиться, что теплообменник и трубки не забиты. Снимите поддон и с помощью магнита разделите металлическую и волокнистую фракции. Металл — признак разрушения силовой детали, волокно — признак износа фрикционов. Оба результата ещё до снятия коробки с автомобиля подскажут, с каким семейством повреждений вы имеете дело.

Снимок с другого ракурса показывает Allison 1000, установленную на адаптерную раму стенда, с видимым задним колоколом и подключёнными трубками теплообменника для проверки давления на стенде.

Этап 3. Измерить давление в основной магистрали и в цепях включения фрикционов

На этом этапе большинство мастерских останавливается, и большинство ремонтов по-прежнему выполняется «на глаз» и «на ощупь». Если установить блок манометров на контрольную точку основного давления и на контрольные точки давления фрикционов, можно снять давление в магистрали в каждой передаче, в режиме блокировки и под нагрузкой на стенде и сравнить его со спецификацией Allison. Если давление в магистрали низкое во всех передачах — под подозрением насос, клапан-регулятор давления или утечка через клапан обхода теплообменника в контур охлаждения. Если давление в магистрали в норме, а давление в конкретном фрикционе низкое — под подозрением негерметичное уплотнение, изношенный барабан фрикциона или утечка в цепи включения этого фрикциона в гидроблоке.

Этап 4. Подтвердить качество сборки на стенде для испытания АКПП

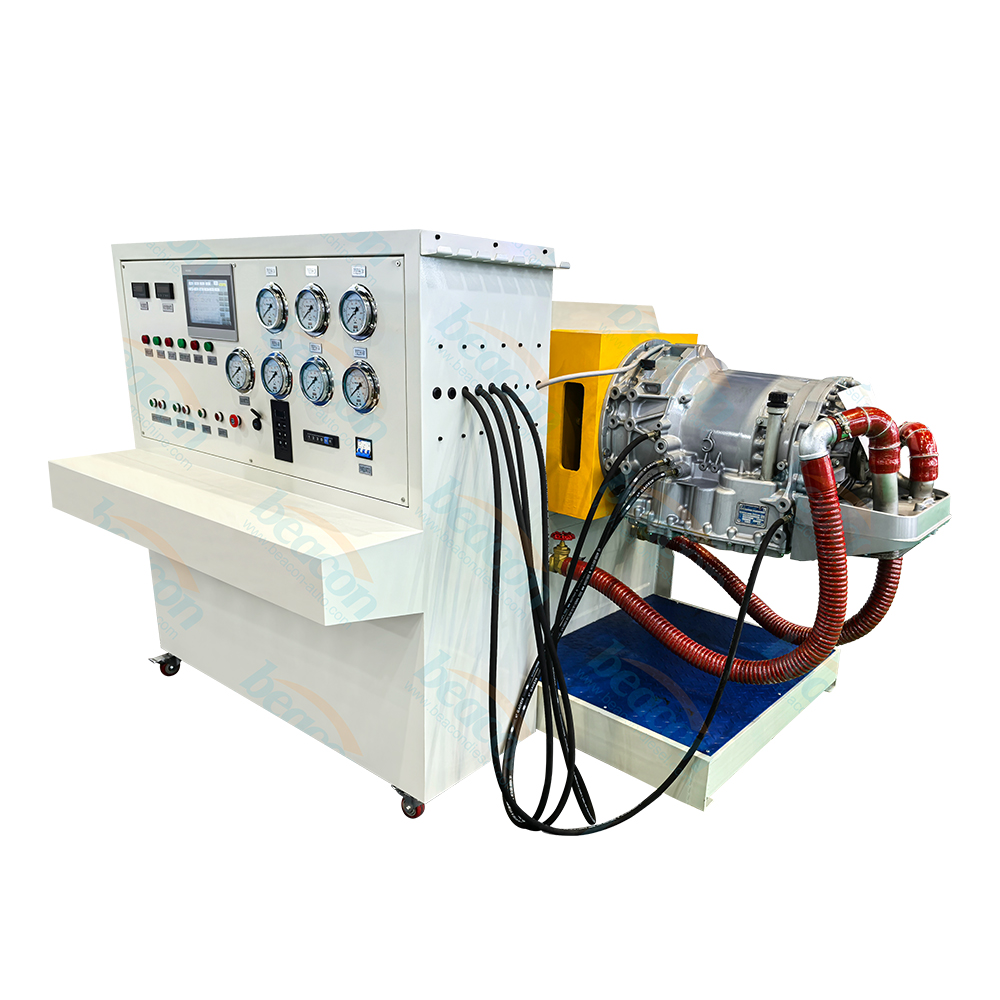

Прежде чем отремонтированная Allison 1000 вернётся в грузовик, мастерской уровень контроля обеспечивает BCZB-4 automatic transmission test bench — он позволяет раскрутить агрегат, прокрутить каждую передачу, наблюдать давление масла, его расход, температуру и давление в системе смазки и подтвердить корректную работу каждого соленоида переключения и каждого клапана гидроблока под имитируемой нагрузкой. Этот этап — разница между возвратом по рекламации и чистой сдачей агрегата заказчику. Прогон на стенде также выявляет завоздушенный теплообменник, неправильно собранный пакет фрикционов или перевёрнутый гидротрансформатор, которые иначе проявились бы только на первом выезде автомобиля.

Что показывает стенд для испытания АКПП, чего не показывает ходовое испытание

• Стабильные реальные значения давления в основной магистрали и давлений переключения в разных диапазонах оборотов имитируемого двигателя, а не только давление в режиме полного торможения (stall).
• Давление смазки в реальном времени в зависимости от температуры ATF, чего шасси грузовика в дорожных условиях показать не способно.
• Независимое питание TCM, что позволяет подавать команды включения и выключения на каждый соленоид переключения.
• Подтверждение блокировки гидротрансформатора в контролируемом режиме пробуксовки, включая частичную блокировку на агрегатах поздних серий.
• Возможность промывки и опрессовки контура теплообменника до установки коробки обратно на автомобиль.

Как стенд BCZB-4 встраивается в технологический процесс

Стенд BCZB-4 спроектирован для мастерских, которые обслуживают всё семейство Allison наряду с другими популярными гидромеханическими коробками тяжёлого класса. Это стенд с трёхфазным питанием AC 380 / 415 В, приводимый главным электродвигателем мощностью 110 кВт через инвертор 110 кВт, что обеспечивает рабочий диапазон скоростей от 0 до 2600 об/мин. В комплект входят два переходных адаптера (№ 1 и № 2), благодаря чему Allison 1000 можно устанавливать на тот же стенд, что и более тяжёлые Allison 3000 или Allison 4000, без переоснастки.

Стенд оснащён шестью каналами гидравлических измерений, шестью высоконапорными манометрами, шестью высоконапорными шлангами с быстроразъёмными соединениями и одним дополнительным манометром общего назначения. На дисплей одновременно выводятся давление масла, скорость, температура и расход. Блок питания стенда 24 В подаёт напряжение на блок управления TCM коробки, поэтому Allison 1000 на стенде работает и управляет переключениями точно так же, как в грузовике.

В совокупности стенд BCZB-4 позволяет мастерской выполнять все поколения Allison по единой методике: проверить расход через теплообменник, залить соответствующую спецификации ATF, подать команды на каждую передачу через TCM, контролировать давление в основной магистрали и давление переключения на каждой передаче, проверить блокировку гидротрансформатора и, наконец, вывести агрегат на рабочую температуру под имитируемой нагрузкой. На этом же стенде можно испытывать и механические КПП, останавливая и переключая их вручную.

Для мастерской, которая ремонтирует несколько и более агрегатов Allison 1000 в месяц, стенд BCZB-4 быстро окупается за счёт сокращения возвратов по рекламациям и более чистой сдачи агрегата корпоративному заказчику.

Полевые рекомендации по ремонту Allison 1000

• Всегда заменяйте уплотнительный комплект внутреннего разъёма жгута проводки на агрегатах ранних серий. Разбухшее уплотнение — одна из самых частых причин появления периодических кодов TCM после ремонта.
• Всегда промывайте радиатор ATF и трубки теплообменника в обоих направлениях. Оставленная в теплообменнике отработанная ATF — гарантированный возврат по рекламации на только что отремонтированной коробке.
• Используйте ATF, одобренную Allison, для того поколения агрегата, с которым вы работаете. Смешивание Dexron VI с жидкостью более старой спецификации или с не одобренной универсальной ATF приводит к рывкам при переключении и вибрации TCC.
• Всегда выполняйте испытание отремонтированной коробки на стенде перед установкой на автомобиль. Получасовой прогон на стенде выявляет то, что час ходовых испытаний может пропустить.
• Считайте и запишите текущие параметры TCM до того, как снимать поддон. После прогона на стенде сравните поток данных отремонтированной коробки с исходными параметрами неисправности. Совпадение показателей на всех передачах и во всех режимах блокировки — это ваша подпись о приёмке.

Часто задаваемые вопросы

Какое масло заливать в Allison 1000?
Allison предписывает использовать трансмиссионную жидкость, одобренную Allison. Большинство агрегатов Allison 1000 рассчитаны на Dexron VI или ATF спецификации Allison TES 295 в зависимости от года выпуска и назначения. Перед заправкой обязательно сверяйтесь с табличкой на корпусе коробки и со спецификацией завода-изготовителя шасси для конкретного автомобиля.

На каких грузовиках стоит Allison 1000?
Allison 1000 работает в паре с двигателем Duramax 6.6L V8 на шасси Chevrolet Silverado 2500HD, Silverado 3500HD, GMC Sierra 2500HD, Sierra 3500HD, а также на ряде среднетоннажных платформ Chevrolet Kodiak, GMC Topkick и многочисленных шасси жилых автобусов и спецтехники. Кроме того, Allison 1000 встречается в агрегатировании с двигателями ЯМЗ-650, ЯМЗ-651 и ЯМЗ-536 на тяжёлых грузовиках КАМАЗ 6520, КАМАЗ 65115 и КАМАЗ 65206, на шасси МАЗ 5440 и МАЗ 6312 белорусского производства, на полноприводных Урал 4320 и Урал 5557, на карьерных БелАЗ 7547 и БелАЗ 7555, а также на шасси Tatra T815, Cummins ISB6.7 и Detroit DD15, эксплуатируемых в нефтегазовой и горнодобывающей отраслях СНГ.

Можно ли отремонтировать Allison 1000 на уровне мастерской?
Да. Имея сварочный аппарат для гидротрансформаторов, комплект оснастки для гидроблока, ультразвуковую ванну для деталей и стенд для финальной обкатки, опытная мастерская по ремонту тяжёлых коробок передач способна отремонтировать Allison 1000 собственными силами. Финальный прогон на стенде — это единственный фактор, который в наибольшей степени определяет чистую сдачу агрегата без возвратов по рекламации.

Заключение

Allison 1000 — это надёжная коробка передач, которая вознаграждает структурированную диагностику и чистый прогон на стенде. Начинайте с кодов TCM и потока текущих параметров, подтвердите состояние ATF и теплообменника, измерьте давление в магистрали и давление фрикционов по спецификации, а завершите ремонт обязательной обкаткой на специализированном стенде для испытания АКПП, чтобы агрегат был принят до установки обратно в грузовик. Для мастерской, которая уже обслуживает агрегаты Allison 1000, 2000 и 3000, стенд BCZB-4 automatic transmission test bench даёт единое рабочее место, которое покрывает всё тяжёлое семейство Allison и другие популярные гидромеханические коробки, с которыми работает та же мастерская.

Отказ от ответственности: Эта статья носит общий справочный характер для мастерских. Конкретные характеристики Allison 1000, значения калибровки TCM и процедуры обслуживания следует всегда сверять с актуальной сервисной литературой Allison и сервисным руководством GM Duramax для конкретного года выпуска агрегата.
