How Does the Woodward Marine Governor Test Bench Work?
As the "brain" of a ship’s main engine control system, the marine governor is responsible for adjusting the engine speed precisely according to the bridge’s throttle commands, directly safeguarding the ship’s navigation safety and operational efficiency. Woodward, a globally renowned leader in power control solutions, produces marine governors known for their high reliability and precision. However, to ensure these governors perform flawlessly under the harsh marine conditions—such as extreme temperatures, heavy loads, and frequent speed changes—a specialized Woodward marine governor test bench is indispensable.

Этот испытательный стенд предназначен для моделирования реальных сценариев эксплуатации, проверки работоспособности регулятора и обнаружения потенциальных неисправностей перед установкой. В этом блоге мы разберем основные компоненты и подробно расскажем о принципах работы испытательного стенда морского регулятора Woodward, что поможет вам понять точность управления судовым питанием.

First: The Core Role of Woodward Marine Governor Test Bench

Морской регулятор Woodward обычно состоит из ключевых компонентов, таких как датчики скорости, блоки управления (например, MCG-402), приводные устройства (ADU) и серводвигатели. Его основная функция — поддержание стабильной частоты вращения двигателя путем регулирования подачи топлива в ответ на изменения нагрузки. Основная задача испытательного стенда — воспроизвести взаимодействие между регулятором и главным двигателем корабля в контролируемой лабораторной среде. В частности, он проверяет:

Точность регулирования скорости и скорость реакции на команды газа.

Стабильность регулятора при различных условиях нагрузки (например, легкая нагрузка, полная нагрузка, резкие изменения нагрузки).

Надежность передачи сигналов между блоком управления и исполнительным механизмом.

Отказоустойчивость и возможности самонастройки системы регулятора.

Проводя эти испытания, стенд гарантирует, что морской регулятор Woodward соответствует строгим эксплуатационным требованиям судов, избегая катастрофических сбоев, таких как потеря мощности двигателя или колебания скорости во время навигации.

Key Components of Woodward Marine Governor Test Bench

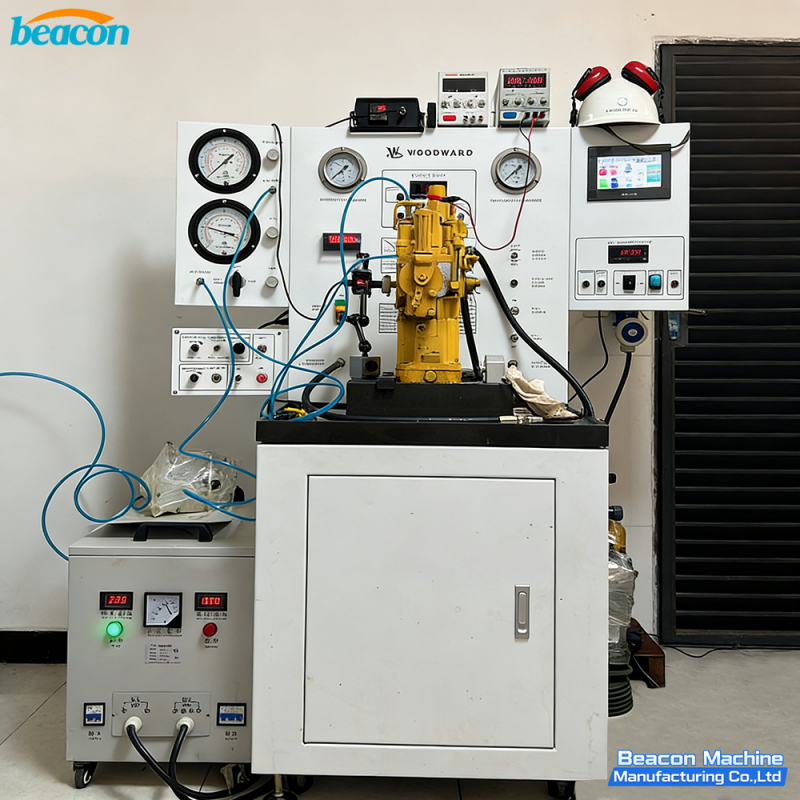

Испытательный стенд морского регулятора Woodward объединяет механические, электрические и гидравлические системы для достижения точного моделирования и измерений. Его основные компоненты включают следующие пять частей:

1. Prime Mover (Speed Simulation Unit)

Этот блок имитирует скорость вращения коленчатого вала главного двигателя корабля, обеспечивая реалистичное задание скорости для губернатора. Обычно он оснащен высокоточным двигателем постоянного или переменного тока с регулируемой частотой и может плавно регулировать скорость вращения в широком диапазоне (охватывая весь диапазон рабочих скоростей судового двигателя). Первичный двигатель соединен с датчиком скорости регулятора (например, генератором импульсов) через жесткую муфту, обеспечивающую точную передачу сигналов скорости — это основа для проведения регулятором испытаний регулирования скорости.

2. Load Simulation System

Для проверки работоспособности регулятора при реальных рабочих нагрузках стенд оборудуется системой моделирования нагрузки, обычно динамометром (dyno). Динамометр оказывает регулируемое сопротивление первичному двигателю, имитируя различные условия эксплуатации судна, такие как:

Устойчивая навигация при небольшой или полной нагрузке.

Внезапное увеличение нагрузки (например, когда судно ускоряется или сталкивается с встречным ветром).

Внезапная нагрузка уменьшается (например, когда судно замедляется или входит в спокойную воду).

Эта система позволяет техническим специалистам проверить, может ли регулятор быстро регулировать подачу топлива (с помощью привода) для поддержания стабильной скорости при изменении нагрузки — один из наиболее важных показателей производительности морских регуляторов.

3. Control and Signal Interaction Module (The "Nerve Center")

Этот модуль является ядром испытательного стенда, отвечающим за координацию всех компонентов и имитацию команд управления кораблем. Он включает в себя:

Симулятор команд мостика: генерирует моделируемые команды дроссельной заслонки (например, вперед, назад, регулировка скорости), которые отправляются в блок управления (CU) губернатора Вудворда, воспроизводя передачу сигнала с мостика корабля на регулятор.

Блок сбора данных: подключается к различным датчикам на регуляторе (например, датчику скорости, датчику давления топлива, датчику положения исполнительного механизма) и собирает данные в реальном времени, такие как фактическая скорость, количество подаваемого топлива, время реакции исполнительного механизма и выходные сигналы блока управления.

Центральный управляющий компьютер: запускает специализированное тестовое программное обеспечение (совместимое с протоколами связи регулятора Woodward) для выдачи тестовых команд, обработки собранных данных и создания отчетов об испытаниях. Он также может сравнить результаты испытаний со стандартными спецификациями Woodward, чтобы определить, соответствует ли регулятор стандартам.

Примечательно, что этот модуль совместим с различными моделями морских регуляторов Woodward (например, цифровым электронным регулятором MG-800), поддерживая гибкую настройку параметров испытаний.

4. Hydraulic/Pneumatic Support System

Большинство морских регуляторов Woodward используют гидравлические или пневматические приводы для регулировки подачи топлива. Испытательный стенд оснащен специальной гидравлической или пневматической системой для обеспечения стабильной силовой поддержки привода регулятора. Эта система включает в себя:

Насосы высокого давления, аккумуляторы и регуляторы давления для поддержания стабильного гидравлического/пневматического давления (соответствующего фактическому рабочему давлению на судне).

Устройства охлаждения и фильтрации масла обеспечивают чистоту и температурную стабильность гидравлического масла, предотвращая заклинивание или износ привода, вызванный загрязнением масла или перегревом.

Эта система гарантирует плавную работу привода регулятора во время испытания, имитируя реальные характеристики реагирования.

5. Safety and Protection System

Учитывая высокую мощность и давление, используемые в процессе испытаний, стенд оснащен комплексной системой защиты, включающей:

Кнопки аварийной остановки, защита от перегрузки и сигнализация превышения скорости для предотвращения повреждения оборудования или несчастных случаев, вызванных ненормальными условиями испытаний (например, внезапными скачками скорости или чрезмерной нагрузкой).

Датчики обнаружения утечек (для гидравлических систем) и предохранительные клапаны для предотвращения утечки масла или чрезмерного повышения давления.

Устройства контроля температуры первичного двигателя и динамометра, обеспечивающие их работу в безопасном температурном диапазоне.

Step-by-Step Working Process of the Test Bench

Работа испытательного стенда морского регулятора Woodward представляет собой строгий автоматизированный процесс, который можно разделить на шесть ключевых этапов:

Настройка и калибровка перед испытанием: технические специалисты сначала устанавливают морской регулятор Woodward на испытательный стенд, подключая его к первичному двигателю, системе нагрузки и модулю управления. Затем они калибруют испытательный стенд, включая проверку точности датчиков скорости, регулировку гидравлического/пневматического давления в соответствии со стандартными требованиями регулятора и ввод параметров испытаний (например, целевой диапазон скоростей, амплитуду изменения нагрузки) в центральный управляющий компьютер.

Прогрев системы: Первичный двигатель, гидравлическая/пневматическая система и регулятор запускаются для прогрева. Это гарантирует, что все компоненты достигнут стабильной рабочей температуры, избегая ошибок тестирования, вызванных условиями холодного запуска.

Имитация команд мостика и условий работы: симулятор команд мостика отправляет заданные сигналы дроссельной заслонки (например, «увеличить скорость до 1500 об/мин» или «переключиться с прямого хода на задний ход») в блок управления регулятора. В то же время тягач регулирует свою скорость в соответствии с планом испытаний, а динамометр прикладывает соответствующую нагрузку для моделирования реальных сценариев навигации.

Сбор и мониторинг данных в реальном времени. Во время испытания блок сбора данных постоянно собирает ключевые параметры, такие как входные/выходные сигналы регулятора, время отклика привода, фактическая скорость двигателя (моделируемая первичным двигателем) и изменения нагрузки. Эти данные передаются на центральный управляющий компьютер в режиме реального времени, который отображает их в виде динамических кривых, которые технические специалисты могут отслеживать.

Проверка производительности и обнаружение неисправностей: центральный управляющий компьютер сравнивает собранные данные со стандартными показателями производительности Woodward. Например, он проверяет, находится ли погрешность регулирования скорости регулятора в допустимом диапазоне, достаточно ли быстро реагирует привод на изменения нагрузки и существует ли какая-либо задержка сигнала между блоком управления и приводом. При обнаружении каких-либо отклонений (например, медленный отклик, нестабильная скорость) система автоматически отмечает неисправность и записывает соответствующие данные.

Создание и настройка отчета о тестировании. После завершения теста компьютер создает подробный отчет о тестировании, включая параметры теста, кривые производительности и анализ неисправностей. Если регулятор не соответствует стандартам, технические специалисты могут отрегулировать или отремонтировать его на основании отчета и провести повторные испытания до тех пор, пока он не будет соответствовать заводским спецификациям Woodward.

Why Is This Test Bench Indispensable for Woodward Marine Governors?

Условия морской навигации чрезвычайно суровы, и любой отказ регулятора (например, заклинивание серводвигателя или неисправность блока управления) может привести к серьезным последствиям, таким как потеря мощности двигателя или невозможность дать задний ход, что подвергнет опасности судно, команду и груз. Испытательный стенд морского регулятора Woodward обеспечивает контролируемую, воспроизводимую среду для проверки работоспособности регулятора во всех возможных условиях эксплуатации, чего невозможно достичь при испытаниях на судне.

Для производителей испытательный стенд гарантирует, что каждый морской регулятор Woodward, покидающий завод, соответствует строгим стандартам качества. На судоремонтных заводах это позволяет техническим специалистам проверять надежность отремонтированных регуляторов перед повторной установкой, что снижает риск бортовых отказов. Короче говоря, испытательный стенд является важнейшей гарантией безопасной и эффективной работы морских регуляторов Woodward.

Final Thoughts

Испытательный стенд морского регулятора Woodward представляет собой идеальное сочетание точного оборудования, электронного управления и анализа данных. Моделируя реальные морские условия эксплуатации и тщательно проверяя каждый показатель работы регулятора, он играет незаменимую роль в обеспечении безопасности морского судоходства. Независимо от того, являетесь ли вы морским инженером, оператором судна или автомобильным энтузиастом, интересующимся системами управления мощностью, понимание принципа работы этого испытательного стенда поможет вам оценить точность и надежность решений Woodward по управлению мощностью.
